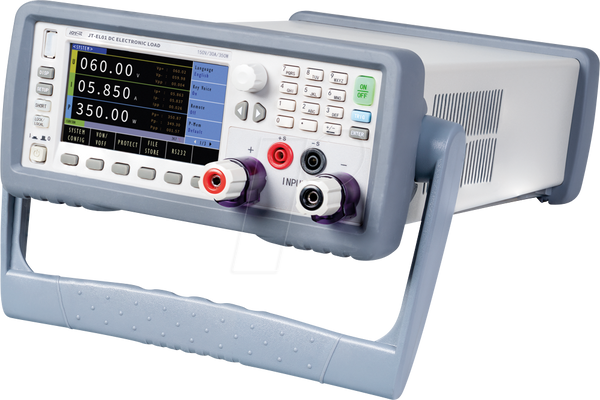

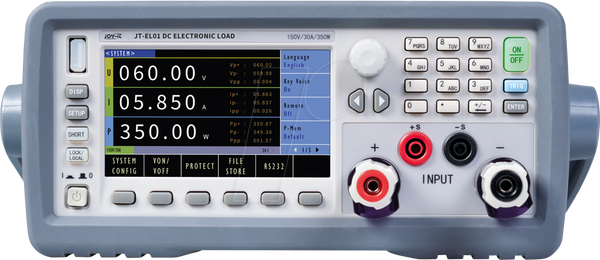

Електронне навантаження, 350 Вт, 30 А/150 В, USB

Електронне навантаження EL01

Особливості

• Висока роздільна здатність та широкий динамічний діапазон
• Комплексні функції аналізу
• Захист від перенапруги, перевантаження та перевантаження
• Керування за допомогою клавіатури, поворотної ручки, підтримки USB та SCPI
• Інтегровані, програмовані групи пам'яті
• Режим точності для надзвичайно точних операцій
• Вичерпні інструкції 8 мовами

Технічні характеристики
Діапазон напруги: 0 – 150 В
Діапазон струму: 0 – 30 А
Діапазон потужності: 0–350 Вт
Мінімальна робоча напруга: 1,2 В при 30 А
Роздільна здатність напруги (режим постійної напруги): нормальний режим: 10 мВ, прецизійний режим: 1 мВ
Точність напруги (режим постійної напруги): 0,05% + 0,05% від повного діапазону
Роздільна здатність струму (режим постійного струму): нормальний режим: 1 мА, прецизійний режим: 0,1 мА
Точність вимірювання струму (режим постійного струму): 0,05% + 0,05% від повного діапазону
Діапазон опору (режим постійного опору): 0,05 Ом - 50 кОм
Роздільна здатність опору (режим постійного опору): 0,05 Ом
Точність вимірювання опору (режим постійного опору): 1%
Роздільна здатність потужності (режим постійної потужності): 10 мВт
Точність вимірювання потужності (режим постійної потужності): 0,5% + 0,1% від повного діапазону
Залишкова смуга пропускання пульсацій: 250 кГц
Точність залишкової пульсації: 0,1%
Режими роботи: Звичайний режим (0–150 В, 0–30 А), Прецизійний режим (0–15 В, 0–3 А)
Внутрішні групи пам'яті: 40
Керування файлами: Внутрішнє (налаштування), Зовнішнє (налаштування та знімки екрана)
Типи файлів: .csv, .gif, .STA
Зв'язок та дистанційне керування: RS232 з протоколами SCPI та MODBUS, функція USB U-Disk, збереження/завантаження параметрів, реєстрація CSV, функція знімка екрана, вихід I-Monitor
Джерело живлення: змінний струм 100–240 В, 50/60 Гц
Робоча температура: 0 - 40°C
Робоча вологість:< 90% RH
Дисплей: кольоровий дисплей 4,3 дюйма
Мова пристрою: англійська
Динамічний режим: швидке перемикання між двома рівнями навантаження з регульованою частотою
CR LED: Моделює типову поведінку кривої характеристики світлодіода
Режим списку: налаштовувані послідовності кроків зі значеннями часу та навантаження
Режим розгортки: Автоматична зміна параметрів навантаження на заданій області
Випробування акумулятора: Випробування на розряд з відключенням за певним критерієм (наприклад, напруга)
Випробування синхронізації: Визначає час перемикання для змін навантаження
Випробування OCP/OVP/OPP: Перевіряє захисні реакції у разі перевантаження по струму, перенапруги або перевантаження потужності
Автоматичне тестування: виконує автоматичні послідовності тестів з оцінкою «пройшов/не пройшов»
Блокування клавіш (LOCK): Запобігає випадковому спрацьовуванню, блокуючи кнопки керування.
U-діапазон: Вибір діапазону вимірювання напруги для точних вимірювань за низьких напруг.
I-діапазон: Вибір діапазону вимірювання струму для точних вимірювань при низьких струмах.
Захисні функції: OCP, OVP, OPP, OTP
Ручки запуску: Виходи запуску, наприклад, за допомогою TRIG або Pass/Fail — ідеально підходить для автоматичного тестування
Вхід EXT-PROG: Зовнішній аналоговий керуючий вхід (0 - 10 В) для дистанційного керування навантаженням
Розміри: 215 x 88 x 390 мм
Вага: 4800

Входить у комплект поставки
JT-EL01, кабель живлення, запасний запобіжник, кабель випробувального клемного з'єднання, інструкція з експлуатації
