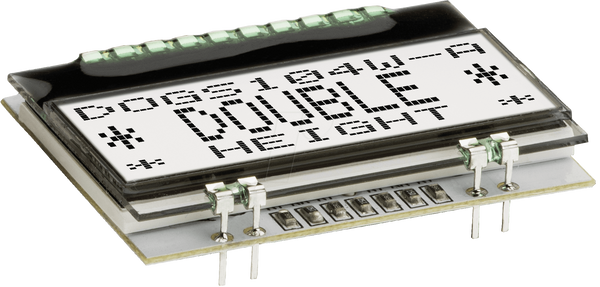

Текстовий модуль РК-дисплея, 29,8 x 10,4 мм, білий

Витончений, стильний, універсальний: графічний дисплей EA DOGS104x-A

Спеціаліст з виробництва дисплеїв ELECTRONIC ASSEMBLY розширив свій універсальний асортимент продукції EA-DOGS, включивши в нього справжню перлину. Компактний дизайн і низьке енергоспоживання роблять EA DOGS104x-A ідеальним дисплеєм для портативних пристроїв, що живляться від батарейок. Діапазон відображення в звичайному режимі - чотири рядки по десять символів; як альтернатива, ви також можете відображати текст подвійним розміром шрифту в двох або трьох рядках. Розмір дисплея складає всього 36 x 28 мм.

Ще однією особливістю є те, що EA DOGS104x-A підтримує англійські, європейські та кириличні набори символів на одному дисплеї.
EA DOGS104-A також пропонує особливо високий ступінь гнучкості — розробники можуть перемикатися між інтерфейсами I2C та SPI.

Ще однією відмінною рисою є розділення функцій дисплея та освітлення. Обидві функції можна налаштувати, просто з'єднавши їх. На вибір доступні різні технології відображення, такі як FSTN, STN, а також позитивні та негативні дисплеї. Ці дисплеї можна комбінувати з трьома різними кольорами. Також є двоколірне червоно-зелене підсвічування та триколірне червоно-зелене-біле підсвічування під підсвіткою.
Завдяки своїй компактній конструкції, це також надзвичайно плоский дисплейний модуль (макс. 4,6 мм), навіть при підключенні до джерела світла.

Примітка
Деякі дисплеї потребують додаткового підсвічування, наприклад, трансмісивні дисплеї, до яких відносяться дисплеї з негативним режимом. З іншого боку, інші дисплеї можуть працювати з підсвічуванням, але воно не є обов'язковим, як, наприклад, просвітлювальні дисплеї. Дисплеї з позитивним режимом можуть бути просвітлювальними або світловідбиваючими. Відбивні дисплеї не потребують підсвічування.

Залежно від моделі, для підсвічування доступні до семи різних кольорів (див. аксесуари). Просте поєднання дисплея та підсвічування відкриває широкий спектр комбінацій.

Відбивні: відбивні дисплеї працюють без додаткового підсвічування, оскільки вони відбивають падаюче світло.
Трансмісивні: трансмісивні дисплеї є напівпрозорими і тому потребують додаткового підсвічування.
Трансфлективні: трансфлективні дисплеї можуть бути як відбиваючими, так і пропускаючими, тобто вони можуть працювати як з підсвічуванням, так і без нього.
Позитивний: колір шрифту завжди чорний, а тло світле (без підсвічування) на дисплеях з позитивним режимом. На такому дисплеї тло також може підсвічуватися відповідним білим або кольоровим підсвічуванням.
Негативний: дисплеї з негативним режимом потребують додаткового підсвічування, оскільки воно відповідає за колір шрифту. Сам фон - чорний або синій, залежно від моделі.

Для кращого розуміння відмінностей ви можете завантажити відповідну програму-симулятор з розділу "Таблиці даних і завантаження" і використовувати її для симуляції дисплея з підсвічуванням і без нього.

Технічні характеристики
- Висококонтрастний РК-дисплей із суперповоротом
- Додаткове світлодіодне підсвічування доступне в різних кольорах (див. аксесуари)
- 4 x 10 символів шрифтом 2,6 мм, можна переключитися на 2 x 10 символів шрифтом 4,55 мм
- Контролер SSD1803A для інтерфейсів SPI (три/чотирипровідний) та I²C (двопровідний)
- Джерело живлення: одинарне живлення 3,3 В (тип. 440 мкА)
- Додаткові напруги не потрібні
- Діапазон робочих температур: від -20 °C до +70°C
- Світлодіодне підсвічування 3 - 45 мА/3,3 В
- Не потрібно збирати: просто припаяйте до друкованої плати
- Три різні набори символів (англійська-японська, європейська та кирилиця), інтегровані в контролер
