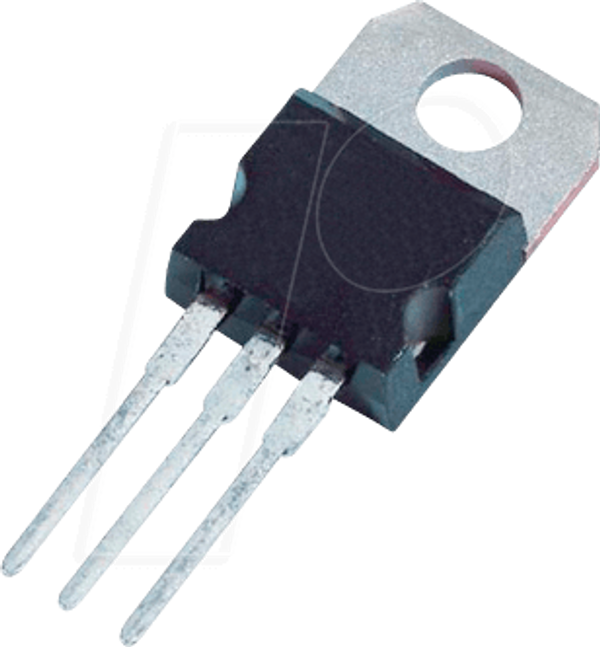

ШІМ-перемикач AC/DC автономного режиму, 85-265 В змінного струму, 150 Вт, TO-220

TOP221-227 Сімейство TOPSwitch-II
Триконтактний автономний ШІМ-перемикач

Основні характеристики продукту
- Рішення для перемикання з найнижчою вартістю та найменшою кількістю компонентів
- Конкурентна ціна в порівнянні з лінійними двигунами потужністю понад 5 Вт
- Дуже низькі втрати змінного/постійного струму - ККД до 90%
- Вбудований автоматичний перезапуск та обмеження струму
- Фіксуюче теплове відключення для захисту на рівні системи
- Реалізує топологію Flyback, Forward, Boost або Buck
- Працює з первинним або оптометричним зворотним зв'язком
- Стабільний у режимі переривчастої або безперервної провідності
- Підключення до джерела для низького рівня електромагнітних перешкод
- Простота схеми та інструменти проектування скорочують час виведення на ринок

Опис
Друге покоління TOPSwitch-II є більш економічно ефективним і має ряд удосконалень у порівнянні з першим поколінням TOPSwitch. Сімейство TOPSwitch-II розширює діапазон потужності з 100 Вт до 150 Вт для входу 100/115/230 В змінного струму і з 50 Вт до 90 Вт для універсального входу 85-265 В змінного струму.
Це дає переваги технології TOPSwitch багатьом новим
наприклад, в телевізорах, моніторах, аудіопідсилювачах і т.д. Багато значних удосконалень схеми, які зменшують чутливість до компонування плати і лінійних перехідних процесів, тепер роблять конструкцію більш простою. Стандартний 8L PDIP-корпус знижує вартість в додатках з низькою потужністю і високою ефективністю. Внутрішній вивідний каркас цього корпусу використовує шість виводів для передачі тепла від мікросхеми безпосередньо до плати, що виключає витрати на тепловідвід.
TOPSwitch об'єднує всі функції, необхідні для системи керування в імпульсному режимі, в монолітній мікросхемі з трьома виводами: силовий МОП-транзистор, ШІМ-контролер, високовольтний пусковий ланцюг, шлейф.
схеми компенсації та захисту від несправностей.
