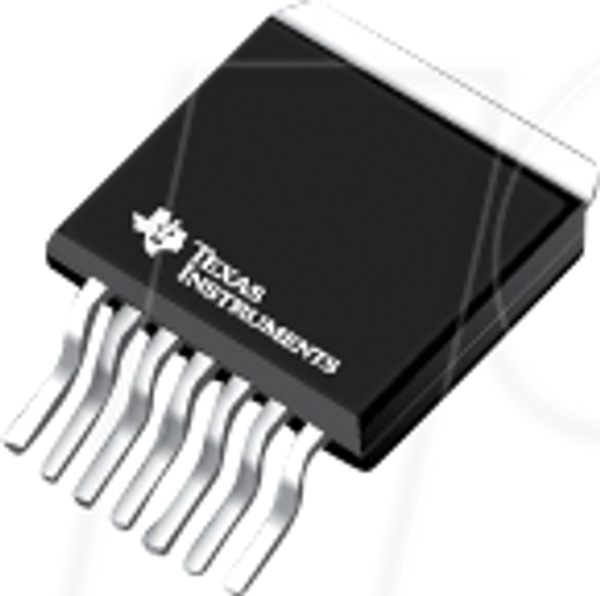

Понижувальний імпульсний регулятор, регульований, 8 ... 40 В, 1,2 ... 37 В

Високоефективний понижувальний регулятор напруги LM2678 SIMPLE SWITCHER®

Опис:
Регулятори серії LM2678 – це монолітні інтегральні схеми, які забезпечують усі активні функції понижувального імпульсного регулятора, здатного керувати навантаженням до 5 А з чудовими характеристиками регулювання лінії та навантаження. Високий ККД (>90%) досягається завдяки використанню DMOS-перемикача живлення з низьким опором увімкнення. Серія складається з фіксованих вихідних напруг 3,3 В, 5 В та 12 В, а також версії з регульованим виходом. Концепція SIMPLE SWITCHER® передбачає повну конструкцію з використанням мінімальної кількості зовнішніх компонентів. Генератор з високою фіксованою частотою (260 кГц) дозволяє використовувати фізично менші компоненти. Сімейство стандартних індуктивностей для використання з LM2678 доступне від кількох виробників, що значно спрощує процес проектування. Серія LM2678 також має вбудований захист від перегріву, обмеження струму та вхід керування вмиканням/вимиканням, який може вимкнути регулятор до низького струму спокою 50 мкА. Вихідна напруга забезпечується з допуском ±2%. Тактова частота контролюється з допуском ±11%.

Особливості:
- ККД до 92%
- Просте та легке проектування з використанням готових зовнішніх компонентів
- Вихідний перемикач DMOS 120 мОм
- Версії з фіксованим виходом 3,3 В, 5 В та 12 В та регульованою (від 1,2 В до 37 В) напругою
- Струм очікування 50 мкА у вимкненому стані
- ±2% максимального допуску на виході за умов повної лінії та навантаження
- Широкий діапазон вхідної напруги: від 8 В до 40 В
- Внутрішній генератор з фіксованою частотою 260 кГц
Діапазон робочих температур переходу від -40 до 125°C
- Створення власного дизайну за допомогою LM2678 за допомогою WEBENCH® Power Designer

Додатки
- Прості в конструкції, високоефективні (>90%) імпульсні понижувальні регулятори
- Ефективний системний попередній регулятор для лінійних регуляторів напруги
- Зарядні пристрої
