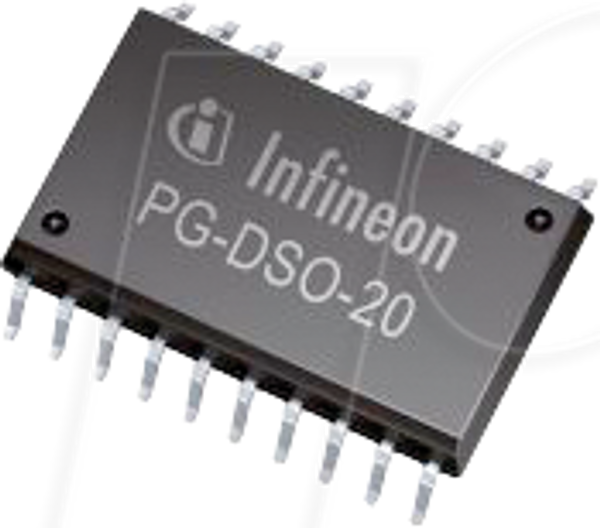

Автоматичний вимикач високої сторони, 4-контактний, 5 ... 34 В, SO-20

БТС711Л1

BTS711L1, інтелектуальний вимикач живлення з верхнім розташуванням

Опис
N-канальний вертикальний силовий польовий транзистор із зарядовим насосом, сумісним із землею CMOS-входом та діагностичним зворотним зв'язком, монолітно інтегрований у технологію Smart SIPMOS®. Забезпечує вбудовані захисні функції.

Особливості
- Захист від перевантаження
- Обмеження струму
- Захист від короткого замикання
- Теплове відключення
- Захист від перенапруги (включаючи скидання навантаження)
- Швидке розмагнічування індуктивних навантажень
- Захист від перенапруги акумулятора1)
- Відключення при зниженій та підвищеній напрузі з автоматичним перезапуском та гістерезисом
- Вихід діагностики відкритого зливу
- Виявлення розімкнутого навантаження у ввімкненому стані
- CMOS-сумісний вхід
- Втрата заземлення та втрата захисту Vbb
- Захист від електростатичного розряду (ESD)
- Кваліфікований AEC
- Екологічний продукт (відповідає вимогам RoHS)

Заявка
- Сумісний з µC перемикач живлення з діагностичним зворотним зв'язком для заземлених навантажень 12 В та 24 В постійного струму
- Усі типи резистивних, індуктивних та ємнісних навантажень
- Замінює електромеханічні реле та дискретні схеми
