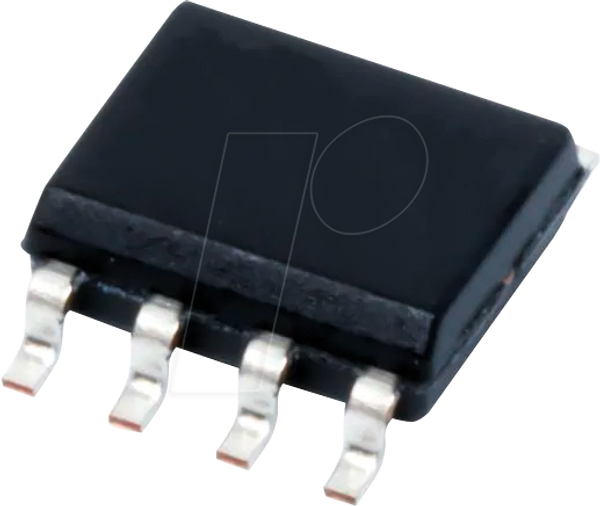

АЦП, 22-бітний, 1-канальний, 14PLC, SO-8

Одноканальні 22-розрядні дельта-сигма АЦП з низьким енергоспоживанням

Опис:
Пристрої MCP3550/1/3 – це низькопотужні 22-бітні дельта-сигма аналого-цифрові перетворювачі (АЦП) з напругою від 2,7 В до 5,5 В. Пристрої пропонують вихідний шум до 2,5 мкВRMS із загальною нескоригованою похибкою 10 ppm. Сімейство демонструє інтегральну похибку нелінійності (INL) 6 ppm, похибку зміщення 3 мкВ та похибку повної шкали менше 2 ppm. Пристрої MCP3550/1/3 забезпечують високу точність та низький рівень шуму для застосувань, де виконуються вимірювання датчиків (таких як тиск, температура та вологість). Завдяки внутрішньому генератору та високій частоті передискретизації для високоточних застосувань потрібна мінімальна кількість зовнішніх компонентів. Ця лінійка продуктів має повністю диференціальні аналогові входи, що робить її сумісною з широким спектром застосувань датчиків, промислового керування або керування процесами. Пристрої MCP3550/1/3 працюють від -40°C до +125°C та доступні в компактних 8-вивідних корпусах MSOP та SOIC.

Особливості:
- 22-бітний АЦП у малому 8-вивідному корпусі MSOP з автоматичним внутрішнім зміщенням та калібруванням коефіцієнта посилення
- Низький рівень вихідного шуму 2,5 мкВRMS з ефективною роздільною здатністю 21,9 біта (MCP3550/1)
- Типова похибка зміщення 3 мкВ
- Типова похибка повної шкали 2 ppm
- Максимальна похибка INL 6 ppm
- Загальна нескоригована похибка менше 10 ppm
- Немає часу встановлення цифрового фільтра, однокомандні перетворення через 3-провідний інтерфейс SPI
- Наднизький струм перетворення (MCP3550/1):
- Типово 100 мкА (VDD = 2,7 В)
- Типово 120 мкА (VDD = 5,0 В)
- Диференціальний вхід з діапазоном синфазного сигналу VSS-VDD
- Робота з одним джерелом живлення від 2,7 В до 5,5 В
- Розширений діапазон температур:
від -40°C до +125°C

Заявки:
- Ваги
- Пряме вимірювання температури
- 6-значні цифрові вібратори
- Інструментарій
- Збір даних
- Вимірювання тензодатчиком
