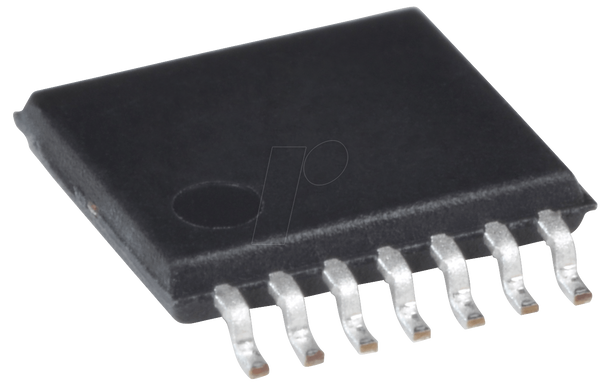

4-канальний АЦП, 16-бітний, I2C, 2.7 ... 5,5 В, TSSOP-14

16-бітний багатоканальний аналого-цифровий перетворювач ?S з інтерфейсом I2C™ та вбудованим джерелом опорного сигналу

Опис:
MCP3428 — це чотириканальний малошумлячий, високоточний дельта-сигма АЦП з диференціальними входами та роздільною здатністю до 16 біт. Вбудована прецизійна опорна напруга 2,048 В забезпечує вхідний діапазон диференціального сигналу ±2,048 В. Пристрій використовує двопровідний послідовний інтерфейс, сумісний з I2C™, та працює від одного джерела живлення з напругою від 2,7 В до 5,5 В. Пристрій MCP3428 виконує перетворення зі швидкістю 15, 60 або 240 вибірок за секунду залежно від керованих користувачем налаштувань бітів конфігурації за допомогою двопровідного послідовного інтерфейсу, сумісного з I2C™. Адреса I2C™ налаштовується користувачем за допомогою двох контактів вибору адреси. Цей пристрій має вбудований програмований підсилювач посилення (PGA). Користувач може вибрати коефіцієнт посилення PGA x1, x2, x4 або x8 перед початком аналого-цифрового перетворення. Це дозволяє пристрою MCP3428 перетворювати менший вхідний сигнал з високою роздільною здатністю. Пристрій має два режими перетворення: (a) Безперервний режим та (b) Одноразовий режим. В одноразовому режимі пристрій автоматично переходить у режим очікування з низьким струмом після одного перетворення. Це значно зменшує споживання струму під час періодів простою. Пристрій MCP3428 може використовуватися для різних високоточних застосувань аналого-цифрового перетворення даних, де важливими факторами є простота використання, низьке енергоспоживання та компактність.

Особливості:
- 16-бітна роздільна здатність
- 4-канальний диференціальний вхідний режим роботи
- Вбудований індикатор опорної напруги з дрейфом 15 ppm/°C
- Вбудований PGA, коефіцієнти приросту 1, 2, 4, 8
- 15 SPS (16 біт)
- 60 SPS (14 біт)
- 240 SPS (12 біт)
- INL 10 ppm FSR макс.
- Низьке споживання струму, 135 мкА при 3 В
- Варіанти одноразового або безперервного перетворення
- Підтримує послідовний інтерфейс I2C™ з адресами, що налаштовуються користувачем
- Розширений діапазон температур: від -40°C до +125°C
- Рекомендовано для автомобільних конструкцій (Q100)
