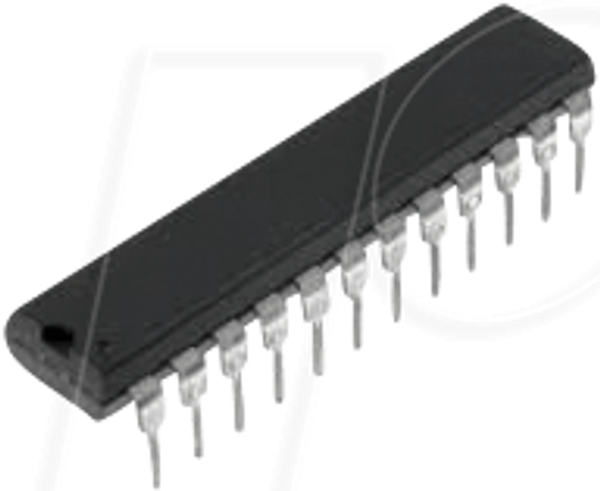

12-розрядний АЦП, малопотужний, V-Ref, +-1 LSB, DIP-24S

Малопотужний 12-розрядний АЦП дискретизації з внутрішнім опорним сигналом і вимкненням живлення

Загальний опис:
MAX191 — це монолітний 12-бітний аналого-цифровий перетворювач (АЦП) на основі КМОП-технології з диференціальними входами, функцією відстеження/утримання (T/H), внутрішньою опорною напругою, внутрішнім або зовнішнім тактовим генератором та паралельним або послідовним інтерфейсом µP. MAX191 має час перетворення 7,5 мкс, час збору даних 2 мкс та гарантовану частоту дискретизації 100 кс/с. MAX191 працює від одного джерела живлення +5 В або від двох джерел ±5 В, що дозволяє отримувати біполярні вхідні сигнали з опорною напругою на землю. Пристрій має логічний вхід зниження потужності, який зменшує струм живлення VDD 3 мА до максимум 50 мкА, включаючи струм внутрішнього опорного сигналу. Роздільні конденсатори — це єдині зовнішні компоненти, необхідні для джерела живлення та опорного сигналу. Цей АЦП працює або із зовнішнім опорним сигналом, або з внутрішнім опорним сигналом, який має вхід регулювання для корекції похибок системного підсилення. MAX191 забезпечує три режими інтерфейсу: два 8-бітні паралельні режими та режим послідовного інтерфейсу, сумісний зі стандартами послідовних інтерфейсів SPITM, QSPITM та MICROWIRETM.

Особливості:
- 12-бітна роздільна здатність, лінійність 1/2 молодшого розряду
- Робота +5 В або ±5 В
- Вбудований трек/утримання
- Внутрішнє посилання з можливістю налаштування
- Низьке енергоспоживання:
- Режим роботи 3 мА
- Режим вимкнення живлення 20 мкА
- Тестована частота дискретизації 100 кс/с
- Послідовний та 8-бітний паралельний інтерфейс µP
- 24-контактні вузькі DIP та широкі SO корпуси

Заявки:
- Реєстрація даних з живленням від батареї
- Дигітайзери для ПК-ручок
- Високоточне керування процесами
- Електромеханічні системи
- Плати збору даних для ПК
- Системи автоматичного тестування
- Телекомунікації
- Цифрова обробка сигналів (DSP)
