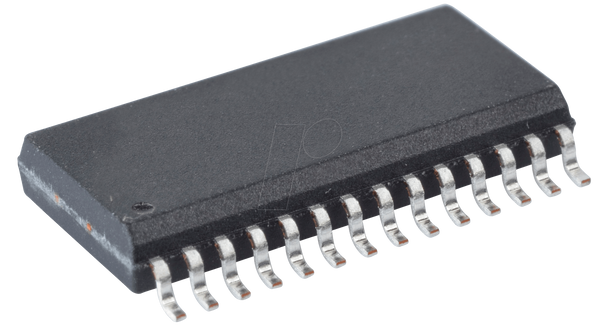

12-розрядний АЦП, 400 кбіт/с, 8 каналів, +-1 LSB, QSOP-28

400 кбіт/с, +5 В, 8-/4-канальні, 12-розрядні АЦП з опорним і паралельним інтерфейсом +2,5 В

Загальний опис:
Малопотужні 12-бітні аналого-цифрові перетворювачі (АЦП) MAX1290/MAX1292 оснащені АЦП послідовного наближення, автоматичним вимкненням живлення, швидким пробудженням (2 мкс), вбудованим тактовим генератором, внутрішнім джерелом опорного сигналу +2,5 В та високошвидкісним паралельним інтерфейсом шириною байт. Пристрої працюють від одного аналогового джерела живлення +5 В та мають висновок VLOGIC, який дозволяє їм безпосередньо взаємодіяти з цифровим джерелом живлення від +2,7 В до +5,5 В.
Споживання енергії становить лише 10 мВт (VDD = VLOGIC) при максимальній частоті дискретизації 400 кс/с. Два програмно-вибирані режими вимкнення живлення дозволяють вимикати MAX1290/MAX1292 між перетвореннями; доступ до паралельного інтерфейсу повертає їх до нормального режиму роботи. Вимкнення живлення між перетвореннями може знизити струм живлення до рівня менше 10 мкА при знижених частотах дискретизації.
Обидва пристрої мають програмно конфігуровані аналогові входи для однополярної/двополярної та односторонньої/псевдодиференціальної роботи. В односторонньому режимі MAX1290 має вісім вхідних каналів, а MAX1292 - чотири вхідних канали (чотири і два вхідних канали, відповідно, в псевдодиференціальному режимі).
Відмінні динамічні характеристики і низьке енергоспоживання в поєднанні з простотою використання і невеликим розміром корпусу роблять ці перетворювачі ідеальними для застосування в системах живлення від батарей і збору даних, а також в інших схемах з високими вимогами до енергоспоживання і займаного простору.
MAX1290/MAX1292 переходить в потрійний стан активного низького рівня INT, коли активний низький рівень CS стає високим. Зверніться до MAX1262/MAX1264, якщо потрійний стан активно-низького INT не бажаний.
MAX1290 доступний у 28-контактному корпусі QSOP, а MAX1292 - у 24-контактному корпусі QSOP. Сумісні з виводами +3В, 12-розрядні версії дивіться в специфікації MAX1291/MAX1293.

Особливості:
- 12-бітна роздільна здатність, лінійність ±0,5 молодшого розряду
- Робота з одним джерелом живлення +5 В
- Регульований користувачем логічний рівень (від +2,7 В до +5,5 В)
- Внутрішнє опорне джерело +2,5 В
- Програмно-налаштовуваний мультиплексор аналогового входу
-- 8-канальний одноканальний/4-канальний псевдодиференціальний (MAX1290)
-- 4-канальний односторонній/2-канальний псевдодиференціальний (MAX1292)
- Програмно-налаштовувані однополярні/біполярні аналогові входи
- Низький струм:
-- 2,5 мА (400 кбіт/с)
-- 1.0mA (100ksps)
-- 400 мкА (10 кс/с)
-- 2 мкА (вимкнення)
- Внутрішній режим відстеження/утримання з повною потужністю та смугою пропускання 6 МГц
- Побайтовий паралельний інтерфейс (8 + 4)
- Невеликий розмір:
-- 28-контактний QSOP (MAX1290)
-- 24-контактний QSOP (MAX1292)


Заявки:
- Системи збору даних
- Реєстрація даних
- Управління енергією
- Системи промислового управління
- Моніторинг пацієнтів
- Сенсорні екрани
