Портативний логічний аналізатор і цифровий шаблон

ЦИФРОВЕ ВІДКРИТТЯ

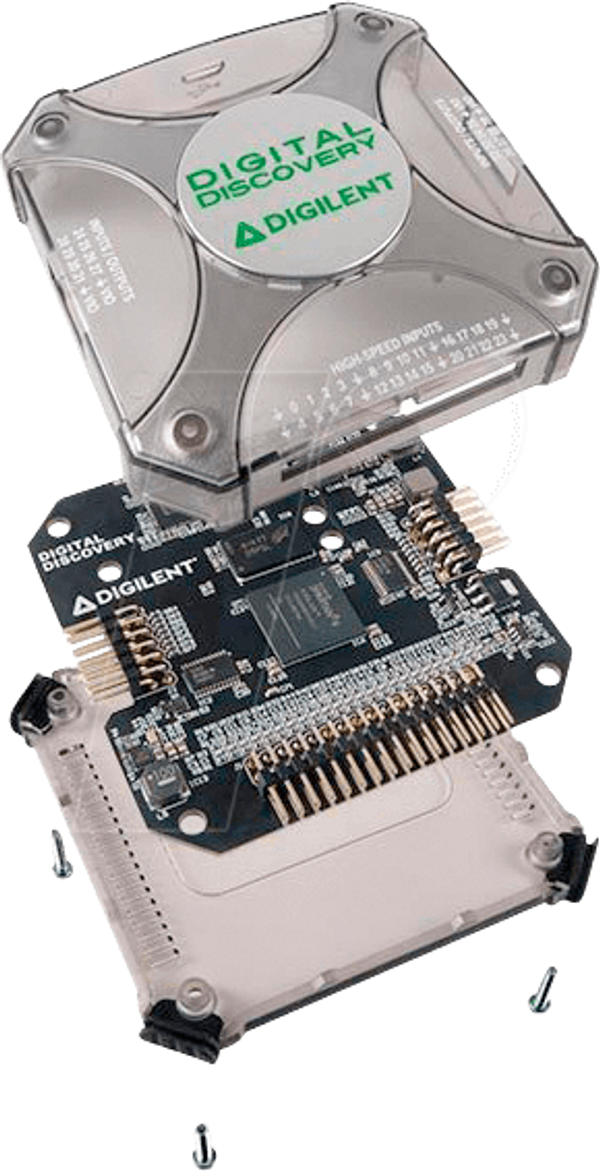

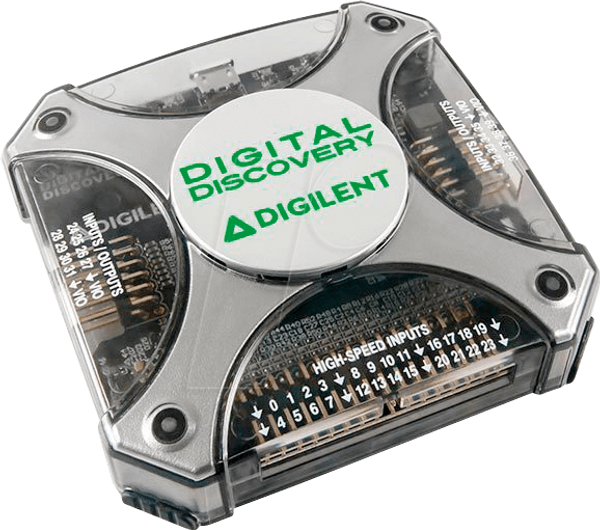

Digital Discovery: Портативний USB-аналізатор логіки та цифровий генератор шаблонів

Описи
Digilent Digital Discovery™ — це комбінований логічний аналізатор та генератор шаблонів, створений як найкращий помічник у розробці вбудованих систем. Digital Discovery був розроблений для оптимізації каналів, швидкості та портативності. Компактний форм-фактор забезпечує легке зберігання та надає цілий набір розширених функцій, що дозволяють налагоджувати, візуалізувати та моделювати цифрові сигнали для більшості вбудованих проектів. Цифрові входи та виходи можна підключити до схеми за допомогою простих дротяних зондів або макетних проводів; як альтернатива, високошвидкісний адаптер Digital Discovery та зонди, узгоджені з імпедансом, можна використовувати для підключення та використання входів і виходів для складніших проектів. Digital Discovery працює на базі безкоштовного програмного забезпечення WaveForms і може бути налаштований як будь-який з перелічених нижче приладів:
- 32-канальний цифровий логічний аналізатор (1,2…3,3 В КМОП, 8 каналів зі швидкістю 800 Мс/с*, 16 каналів зі швидкістю 400 Мс/с* та 32 канали зі швидкістю 200 Мс/с)
- Цифрові аналізатори шин (SPI, I²C, UART, CAN, паралельний)
- 16-канальний генератор послідовностей сигналів (1,2…3,3 В КМОП, 100 Мс/с)
- 16-канальний віртуальний цифровий ввід/вивід, включаючи кнопки, перемикачі та світлодіоди - ідеально підходить для логічного навчання
- Програмоване джерело живлення 1,2…3,3 В/100 мА. Така ж напруга живить вхідні буфери логічного аналізатора та вхідні/вихідні буфери генератора шаблонів для забезпечення сумісності логічних рівнів зі схемою, що тестується.

*Примітка: для досягнення швидкості 200 Мс/с і вище необхідно використовувати високошвидкісний адаптер (DIGIL 410-349).

Digital Discovery призначений для тих, хто починає займатися розробкою вбудованих систем; його функції і технічні характеристики навмисно підібрані таким чином, щоб зберегти невеликий і портативний форм-фактор, витримати використання в різних середовищах і знизити витрати, збалансувавши при цьому вимоги до роботи з живленням від мережі USB.

Що входить до комплекту:
- Цифрове відкриття, упаковане в коробку стандартного розміру для проектів
- Збірка дротяної тяги 2x6
- Збірка дротяної тяги 2x16
- Кабель USB A - Micro-B
