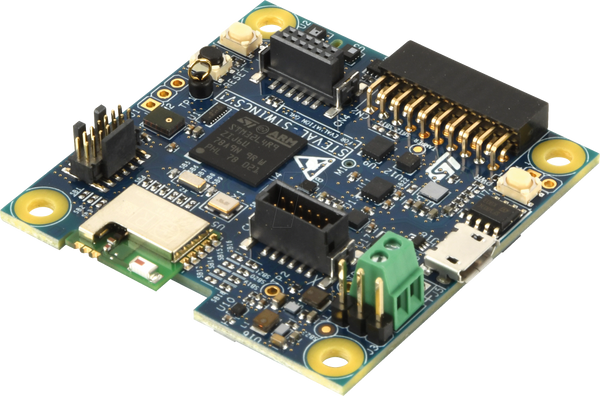

Комплект для розробки бездротового промислового вузла STWIN SensorTile

STEVAL-STWINKT1B,
Комплект для розробки бездротових промислових вузлів STWIN SensorTile та еталонний проект для промислових додатків IoT

Опис

Бездротовий промисловий вузол STWIN SensorTile (STEVAL-STWINKT1B) – це комплект розробки та еталонний проект, що спрощує створення прототипів та тестування передових промислових IoT-додатків, таких як моніторинг стану та прогнозне обслуговування. Комплект включає основну системну плату з набором вбудованих датчиків промислового класу та мікроконтролер наднизького енергоспоживання для аналізу вібрацій даних вимірювань руху з 9 ступенями свободи в широкому діапазоні частот вібрації, включаючи дуже високочастотні аудіо та ультразвукові спектри, а також високоточний локальний моніторинг температури та навколишнього середовища. Комплект розробки доповнюється комплексним набором програмних пакетів та оптимізованих бібліотек прошивок, а також хмарним додатком для панелі інструментів, що допомагає пришвидшити цикли розробки комплексних рішень. Комплект підтримує бездротове підключення Bluetooth® Low Energy через вбудований модуль та підключення Wi-Fi через спеціальну плату розширення (STEVAL-STWINWFV1). Дротове підключення також підтримується через вбудований приймач RS485. Основна системна плата також містить роз'єм STMod+ для сумісних, недорогих дочірніх плат малого форм-фактора, підключених до сімейства STM32, таких як LTE Cell Pack. Окрім основної системної плати, комплект постачається з літій-полімерним акумулятором ємністю 480 мАг, налагоджувачем STLINK-V3MINI та пластиковим корпусом.

Особливості
- Бездротова мультисенсорна платформа, що забезпечує моніторинг вібрації та ультразвукове дослідження
Виявлення
- Оновлена версія STEVAL-STWINKT1, тепер оснащена STSAFE-A110, модулем BlueNRG-M2SA та MEMS-мікрофоном IMP23ABSU
- На основі системної плати STWIN з функціями обробки, зчитування, підключення та розширення
- Наднизькоенергетичний мікроконтролер ARM Cortex-M4 з частотою 120 МГц, графічним процесором (FPU) та 2048 кбайт флеш-пам'яті (STM32L4R9)

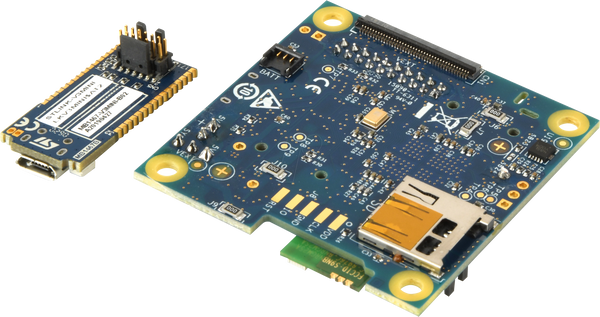

- Слот для картки Micro-SD для автономного збору даних
- Вбудована бездротова технологія Bluetooth® low energy v5.0 та Wi-Fi (з картою розширення STEVAL-STWINWFV1), а також дротове підключення RS485 та USB OTG
- можливість впровадження безпечного рішення для автентифікації та захисту бренду за допомогою
STSAFE-A110
- Широкий асортимент промислових IoT-сенсорів:
- Надширокосмуговий (до 6 кГц), малошумний, 3-осьовий цифровий датчик вібрації (IIS3DWB).
- 3D-акселерометр + 3D-гіроскоп iNEMO інерційний вимірювальний блок (ISM330DHCX) з ядром машинного навчання.
- Високопродуктивний MEMS-датчик руху з наднизьким енергоспоживанням (IIS2DH)
- Наднизькопотужний 3-осьовий магнітометр (IIS2MDC)
- Цифровий датчик абсолютного тиску (LPS22HH)
- Датчик відносної вологості та температури (HTS221)
- Цифровий локальний низьковольтний датчик температури (STTS751)
- Цифровий MEMS-мікрофон промислового класу (IMP34DT05)
- аналоговий MEMS-мікрофон з частотною характеристикою до 80 кГц (IMP23ABSU)
- Модульна архітектура, що розширюється за допомогою вбудованих роз'ємів:
- STMOD+ і 40-контактні гнучкі розширення загального призначення.
- 12-контактний роз'єм для розширення можливостей підключення
- 12-контактний гніздовий роз'єм для розширення датчика

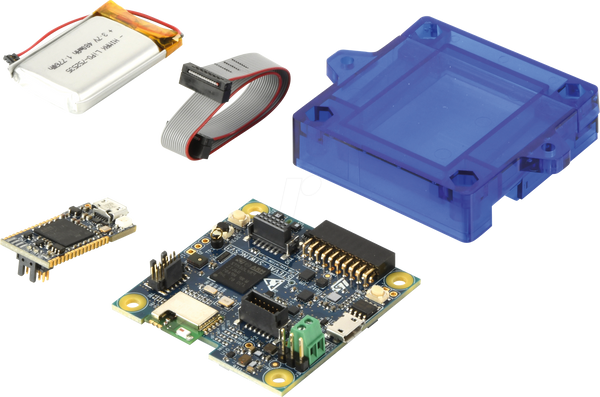

- Інші компоненти комплекту:
- Li-Po акумулятор 480 мАг

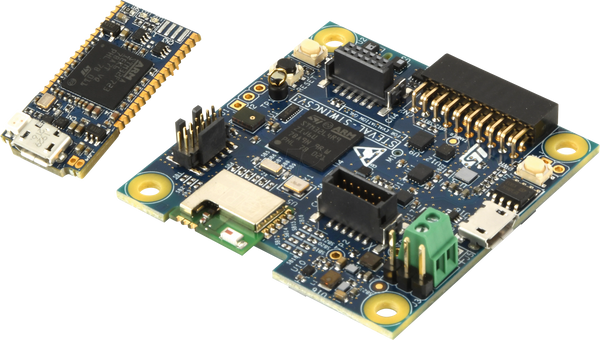

- Відладчик STLINK-V3MINI з кабелем для програмування

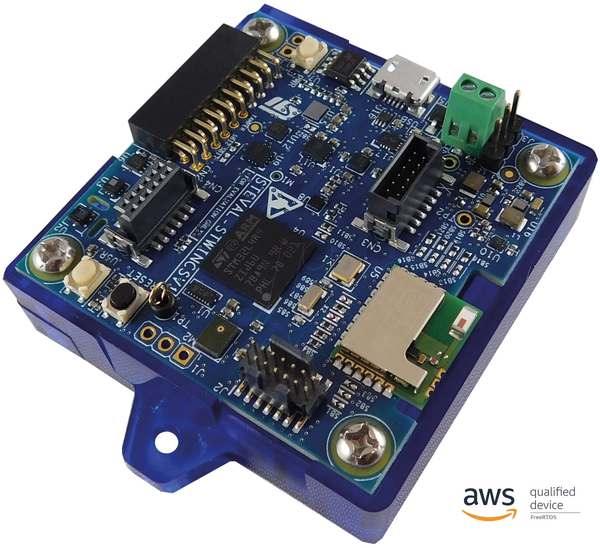

- пластикова коробка
