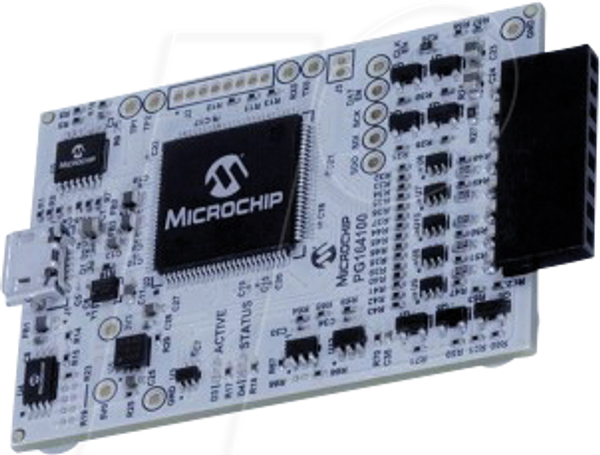

Налагоджувач/програматор MPLAB Snap In-Circuit

Налагоджувач/програматор MPLAB Snap In-Circuit

Вступ
Внутрішньосхемний налагоджувач/програматор MPLAB Snap забезпечує доступне, швидке та просте налагодження та програмування флеш-мікроконтролерів (MCU) PIC®, AVR® та SAM, а також цифрових сигнальних контролерів (DSC) dsPIC®, використовуючи потужний графічний інтерфейс користувача інтегрованого середовища розробки (IDE) MPLAB X. MPLAB Snap підключається до комп'ютера через високошвидкісний інтерфейс USB 2.0 та може бути підключений до цільового пристрою через 8-контактний роз'єм Single In-Line (SIL). Роз'єм використовує два контакти вводу/виводу пристрою та лінію скидання для реалізації можливостей програмування та налагодження. MPLAB Snap має всю швидкість та функції, необхідні користувачам початкового рівня для швидкого налагодження свого прототипу.
MPLAB Snap швидко програмує. Він оснащений потужним 32-бітним мікроконтролером SAM E70 Arm® Cortex®-M7 з тактовою частотою 300 МГц для швидшого налагодження. Поряд з підтримкою широкого діапазону цільової напруги, MPLAB Snap підтримує розширені інтерфейси, такі як 4-провідний JTAG та послідовний інтерфейс налагодження з потоковим шлюзом даних. Він також зворотно сумісний з демонстраційними платами, роз'ємами та цільовими системами, що використовують 2-провідний JTAG та внутрішньосхемне послідовне програмування™.

Переваги
- Відповідає тактовій частоті кремнієвого процесора:
- Програмуйте так швидко, як дозволить пристрій
- Цільова напруга від 1,20 В до 5,5 В:
- Широка цільова напруга підтримує різноманітні пристрої
- Портативний та з живленням від USB
- Працює від високошвидкісного USB 2.0, зовнішнє живлення не потрібне
- Відповідає вимогам CE та RoHS
- 8-контактний однорядний роз'єм
- Підтримує розширені інтерфейси, такі як 4-провідний JTAG і Serial Wire Debug з шлюзом потокової передачі даних
- Сумісність
- Зворотна сумісність з демонстраційними платами, роз'ємами та цільовими системами, що використовують 2-провідний JTAG та ICSP™
- Економічно ефективний
- Аналогічна продуктивність за меншу ціну, ніж у повнофункціональних інструментів
- Легкість обслуговування та оновлення функцій
- Додайте підтримку нових пристроїв і функцій, встановивши останню версію MPLAB X IDE, яку можна безкоштовно завантажити з сайту www.microchip.com/mplabx.

Вміст пакету
- Внутрішньосхемний відладчик/програматор MPLAB Snap

Системні вимоги
- MPLAB X IDE версії 5.05 або пізнішої
- ПК-сумісна система з процесором класу Intel® Pentium® або вище, або еквівалентним
- Доступний порт USB
- Операційні системи Microsoft Windows® 7 або пізнішої версії, Mac OSX® та Linux®
