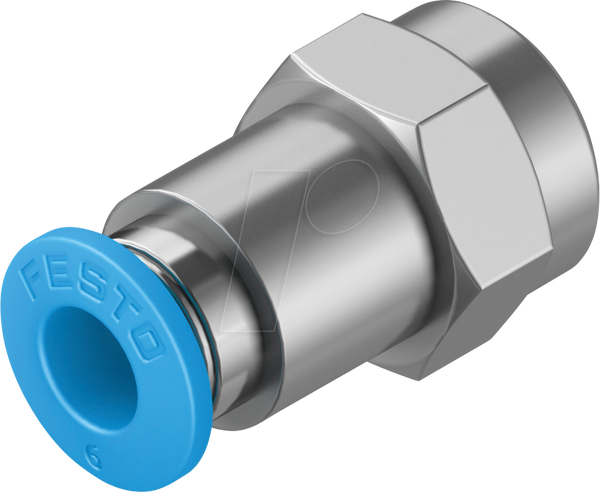

Вставний фітинг, прямий, із зовнішнім шестигранником G1/8 Ø 6

QSF-1/8-6-B

Цанговий фітинг, QSF-1/8-6-B

Технічні дані:

• Розмір: стандартний
• Номінальний діаметр: 5 мм
• Тип ущільнення на різьбовій заглушці: покриття
• Положення встановлення: будь-яке
• Дизайн: прямий
• Конструктивне виконання: принцип «тягни-штовхай»
• Робочий тиск, повний діапазон температур: від -0,095 до 0,6 МПа
• Робочий тиск, повний діапазон температур: від -0,95 до 6 бар
• Робочий тиск. Повний діапазон температур: від -13,775 до 87 psi
• Робочий тиск, що залежить від температури: від -0,095 до 1,4 МПа
• Робочий тиск, що залежить від температури: від -0,95 до 14 бар
• Робочий тиск, що залежить від температури: від -13 775 до 203 psi
• Примітка щодо робочого тиску: вода: макс. 0,6 МПа за макс. 50°C
• Робоче середовище: стиснене повітря згідно з ISO 8573-1:2010 [7:-:-]
• Вода (рідка, без льоду)
• Примітка щодо робочого/керуючого середовища: можлива робота з маслом
• Клас корозійної стійкості KBK: 1 - низький корозійний стрес
• Відповідність LABS: VDMA24364-B1/B2-L
• Температура навколишнього середовища: від -10°C до 80°C
• Номінальний крутний момент затягування: 7 Нм
• Допуск до номінального моменту затягування: ± 20%
• Вага продукту: 15 г
• Спосіб кріплення: зовнішній шестигранник розмір 14
• Пневматичне підключення 1: внутрішня різьба G1/8
• Пневматичне підключення 2: для зовнішнього діаметра труби 6 мм
• Колір кільця для зняття фіксації: синій
• Примітка щодо матеріалів: відповідає вимогам RoHS
• Матеріал корпусу: латунь, нікельована
• Матеріал кільця витискача: POM
• Матеріал прокладки трубки: NBR
• Матеріал сегмента трубчастого затискача: високолегована нержавіюча сталь
