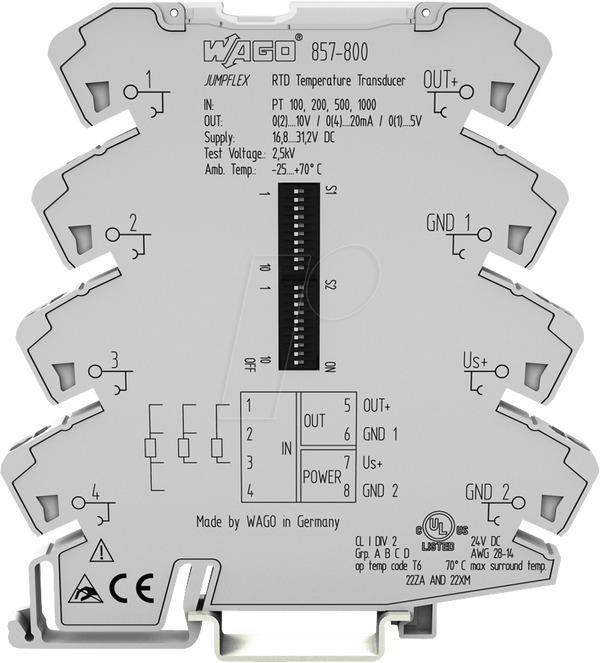

Перетворювач температури - Pt100/Pt200/Pt500/Pt1000

Вимірювальний перетворювач JUMPFLEX®
Перетворювач температури для Pt100, Pt200, Pt500 та Pt1000 та опорів 0 ... 1 кОм; 0 ... 4,5 кОм

Короткий опис:
Перетворювач для вимірювання температури для Pt-датчиків пропонує варіанти підключення для датчиків Pt100, Pt200, Pt500 і Pt1000 в 2-х, 3-х і 4-х провідникових системах з'єднання.
Крім того, опори в діапазоні 0 ... 1 k, або 0 ... 4,5 кОм можуть бути зареєстровані на вході. Перетворювач температури PT100 перетворює сигнал температури на виході в аналоговий стандартний сигнал. Цей сигнал може бути 0 ... 20 мА, 4 ... 20 мА, 0 ... 10 V, 2 ... 10 V, 0 ... 5 В, 1 ... 5 В, 0 ... 10 мА і 2 ... 10 мА. Пристрій має 3-сторонню гальванічну розв'язку з випробувальною напругою 2,5 кВ. Пристрої можна конфігурувати за допомогою DIP-перемикачів, доступних збоку на корпусі. Діапазони вимірювання
перемикаються у відкаліброваному вигляді.
Напруга живлення пристрою, яку можна швидко та економічно перекрити за допомогою бічних перемичок, що вставляються, становить 24 В постійного струму.
Зелений світлодіод на передній панелі пристрою сигналізує про те, що він працює. Вимірювальний трансформатор температури відповідає вимогам безпечної ізоляції згідно з EN 61140 з випробувальною напругою 2,5 кВ між входом/виходом/живленням.

Розміри (мм) Ш х В х Г: 6 х 96 х 94 (висота від верхнього краю монтажної рейки)
Технологія з'єднання: CAGE CLAMP®S
Перерізи однопровідних проводів: 0,08 мм² ... 2,5 мм²/AWG 28 ... 12
Перерізи дрібнодротяних дротів: 0,34 мм² ... 2,5 мм²/AWG 22 ... 12
Довжина зняття ізоляції 9 ... 10 мм/0,37 дюйма


Конфігураційні DIP-перемикачі
Вхідний сигнал PT - датчики та опори
Вихідний сигнал: 0 ... 20 мА, 4 ... 20 мА, 0 ... 10 V, 2 ... 10 V, 0... 5 В, 1 ... 5 В, 0 ... 10 мА, 2 ... 10 мА
Видимий омічний опір: 600 Ом (I-вихід), 2 кОм (U-вихід)
Реакція на крок: 180 мс (360 мс для 3-провідного)
Напруга живлення: UN DC 24 В
Діапазон напруги живлення: 16.8 V ... 31.2 V
Споживана потужність при 24 В постійного струму:< 40 mA
Типи датчиків: Pt100, Pt200, Pt500, Pt1000
Підключення датчика: 2-провідний, 3-провідний, 4-провідний (перемикається)
Діапазон температур: -200°C ... +850°C
Вхідний опір: 0 ... 1 кОм, 0 ... 4,5 кОм
Похибка передачі: 0,1 % за повного діапазону
Похибка передачі скоригованого діапазону ((10 K/скоригований діапазон [K]) + 0,1)%
Температурний коефіцієнт: 0,02 %/K
Мін. діапазон: 50 K (50 O) (налаштовується)
Випробувальна напруга: (вхід/вихід/живлення) 2,5 кВ змінного струму, 50 Гц, 1 хв.
Температура навколишнього середовища: -25°C ... +70°C
Температура зберігання: -40°C ... +85°C
