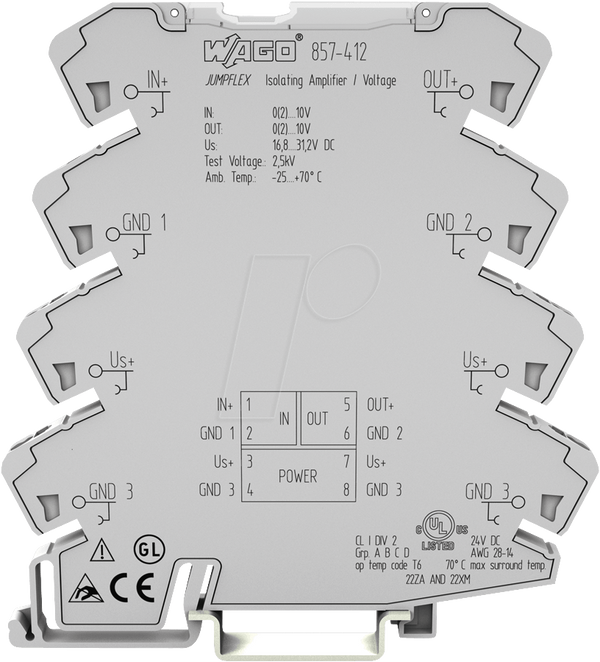

Ізолюючий підсилювач, постійно налаштований на сигнали напруги

Вимірювальний перетворювач JUMPFLEX®
Ізолюючий підсилювач, постійно налаштований на сигнали струму або напруги

Короткий опис:
Попередньо налаштовані ізолюючі підсилювачі перетворюють аналогові стандартні сигнали, а також підсилюють, фільтрують і гальванічно ізолюють аналогові стандартні сигнали один від одного.
Пристрої мають 3-сторонню ізоляцію з випробувальною напругою 2,5 кВ. Ізолюючий підсилювач 857-411 ізолює аналогові струмові сигнали в діапазоні від 0(4) ... 20 мА на вході до 0(4) ... 20 мА на виході.
Підсилювач 857-412 ізолює аналогові сигнали напруги в діапазоні від 0(2) ... 10 В на вході до 0(2) ... 10 В на виході. Напруга живлення пристрою, яка може бути швидко і економічно перекрита за допомогою бічних перемичок типу push-in, становить 24 В постійного струму. Зелений світлодіод на передній панелі пристрою сигналізує про те, що він працює. Підсилювачі, що розділяють, відповідають вимогам безпечної ізоляції згідно з EN 61140 з випробувальною напругою 2,5 кВ між входом/виходом/живленням.

Розміри (мм) Ш х В х Г: 6 х 96 х 94 (висота від верхнього краю монтажної рейки)
Технологія з'єднання: CAGE CLAMP®S
Перерізи однопровідних проводів: 0,08 мм² ... 2,5 мм²/AWG 28 ... 12
Перерізи дрібнодротяних дротів: 0,34 мм² ... 2,5 мм²/AWG 22 ... 12
Довжина зняття ізоляції 9 ... 10 мм/0,37 дюйма

Вхідний сигнал: 0(4) ... 20 мА (857-411), 0(2) ... 10 В (857-412)
Вхідний опір: 50 Ом, 100 кОм
Вихідний сигнал: 0(4) ... 20 мА (857-411), 0(2) ... 10 В (857-412)
Видимий омічний опір: 600 Ом (857-411), 2 кОм (857-412)
Гранична частота: 100 Гц
Налаштування часу (T10 - 90):< 3.5 ms
Напруга живлення: UN DC 24 В
Діапазон напруги живлення: 16.8 V ... 31.2 V
Споживана потужність при 24 В постійного струму:< 25 mA
Помилка передачі:< 0.1 % from end value
Температурний коефіцієнт: 0,01 %/K
Випробувальна напруга (вхід/вихід/живлення): 2,5 кВ змінного струму, 50 Гц, 1 хв.
Температура навколишнього середовища: -25°C ... +70°C
Температура зберігання: -40°C ... +85°C
