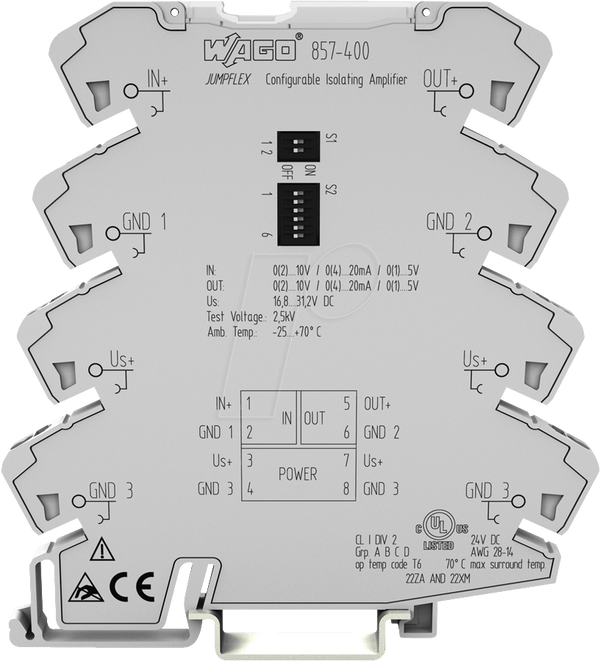

Ізолюючий підсилювач, що конфігурується + регулювання нуля/діапазону

Вимірювальний перетворювач JUMPFLEX®
Ізолюючий підсилювач, конфігурується з регулюванням нуля/діапазону

Короткий опис:
Конфігурований ізолюючий підсилювач перетворює аналогові стандартні сигнали, а також підсилює і гальванічно ізолює аналогові стандартні сигнали один від одного. Пристрій має 3-сторонню ізоляцію з випробувальною напругою 2,5 кВ. За допомогою DIP-перемикачів, доступних збоку, на вході і виході можна налаштувати наступні сигнали:
0 ... 10 В, 2 ... 10 В, 0 ... 20 мА, 4 ... 20 мА, 0 ... 5 В і 1 ... 5 В.
Діапазони вимірювання перемикаються в каліброваному вигляді. Напруга живлення приладу, яка може бути швидко і економічно переключена за допомогою бічних перемичок типу push-in, становить 24 В постійного струму. Зелений світлодіод на передній панелі пристрою сигналізує про те, що він працює. Ізолюючий підсилювач відповідає вимогам безпечної ізоляції згідно з EN 61140 з випробувальною напругою 2,5 кВ між входом/виходом/живленням.

Розміри (мм) Ш х В х Г: 6 х 96 х 94 (висота від верхнього краю монтажної рейки)
Технологія з'єднання: CAGE CLAMP®S
Перерізи однопровідних проводів: 0,08 мм² ... 2,5 мм²/AWG 28 ... 12
Перерізи дрібнодротяних дротів: 0,34 мм² ... 2,5 мм²/AWG 22 ... 12
Довжина зняття ізоляції 9 ... 10 мм/0,37 дюйма

Конфігураційні DIP-перемикачі
Вхідний сигнал: 0 ... 20 мА, 4 ... 20 мА, 0 ... 5 V, 0 ... 10 V, 2 ... 10 В, 1 ... 5 В (перемикається в відкаліброваному вигляді)
Вхідний опір: 50 Ом (I-вхід), 100 кОм (U-вхід).
Вихідний сигнал: 0 ... 20 мА, 4 ... 20 мА, 0 ... 5 V, 0 ... 10 V, 2 ... 10 В, 1 ... 5 В (перемикається в відкаліброваному вигляді)
Видимий омічний опір: 600 Ом (I-вихід) 2 кОм (U-вихід)
Гранична частота: 100 Гц/> 5 кГц (перемикається за допомогою DIP-перемикача)
Налаштування часу (T10 - 90):< 3.5 ms/< 100 µs
Регулювання нуля/діапазону: ± 3 %
Напруга живлення: UN DC 24 В
Діапазон напруги живлення: 16.8 V ... 31.2 V
Споживана потужність при 24 В постійного струму:< 25 mA
Помилка передачі:< 0.1 % from end value
Температурний коефіцієнт: 0,01 %/K
Випробувальна напруга: (вхід/вихід/живлення) 2,5 кВ змінного струму, 50 Гц, 1 хв.
Температура навколишнього середовища: -25°C ... +70°C
Температура зберігання: -40°C ... +85°C
