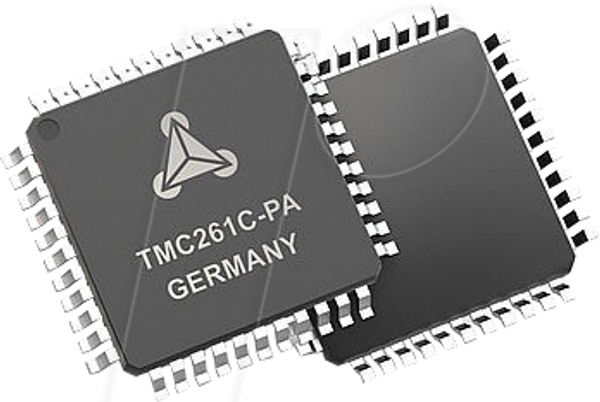

2-фазний контролер/привід крокового двигуна 60 В на виході/2 А на вході, TQFP-44

TMC261C
Високоефективні крокові драйвери для двофазних двигунів з найсучаснішими функціями. Сумісна модернізація до TMC261.

ОПИС
TMC261 — це перша енергоефективна високоточна мікросхема драйвера для біполярних крокових двигунів з високим струмом. Унікальна безсенсорна технологія виявлення навантаження StallGuard2™ з високою роздільною здатністю використовується для першої у світі інтегрованої функції керування струмом, залежним від навантаження, під назвою CoolStep™. Здатність зчитувати навантаження та виявляти перевантаження робить TMC261 оптимальним вибором для приводів, де потрібна висока надійність за низькою ціною. Нова запатентована схема змішаного розсіювання ШІМ SpreadCycle забезпечує найкращу продуктивність перетину нуля, а також високошвидкісну роботу. TMC261 може керуватися сигналами Step & Direction, а також через послідовний інтерфейс SPI. Використання microPlyer дозволяє керувати двигуном з найвищою плавністю 256 мкКроків, знижуючи вхідну частоту до 16 мкКроків. Повний набір функцій захисту та діагностики робить цей пристрій дуже міцним. Він безпосередньо керує кроковими двигунами до 2А. Таким чином, він досягає найвищої енергоефективності та дозволяє керувати високим струмом двигуна без заходів охолодження навіть за високих температур навколишнього середовища.

ОСОБЛИВОСТІ ТА ПЕРЕВАГИ
- Можливість керування: струм двигуна до 2 А
- Найвища напруга: до 60 В постійного струму (TMC261) або 40 В постійного струму (TMC260)
- Найвища роздільна здатність: до 256 мікрокроків на повний крок
- Компактний розмір: корпус QFP-44 10x10 мм
- Низькі розсіювання потужності: низький RDSON та синхронізація з випрямленням
- Оптимізовано для електромагнітних перешкод: програмований нахил, відсутність насоса заряду
- Захист та діагностика: коротке замикання на землю, перегрів та знижена напруга, перевантаження по струму та коротке замикання на VS (лише для типів -C)
- StallGuard2™: високоточне безсенсорне виявлення навантаження двигуна
- CoolStep™: керування струмом залежно від навантаження економить до 75%
- MicroPlyer™: плавність 256 мікрокроків з кроком введення 1/16.
- SpreadCycle™: високоточний переривник для найкращої форми синусоїди струму та перетину нуля
- Покращений безшумний двигун: робота (лише для типів -C)
- Автономний: опція (лише для типів -C)

ЗАСТОСУВАННЯ
- Текстиль, Швейні машини
- Автоматизація виробництва
- Автоматизація лабораторій
- Обробка рідин
- Медичний
- Автоматизація офісу
- Принтер і сканер
- Відеонагляд, Охорона
- Банкомат, пункт рециркуляції готівки
- POS-термінал
- Насоси та клапани
- Контролер геліостата
- Верстати з ЧПК
