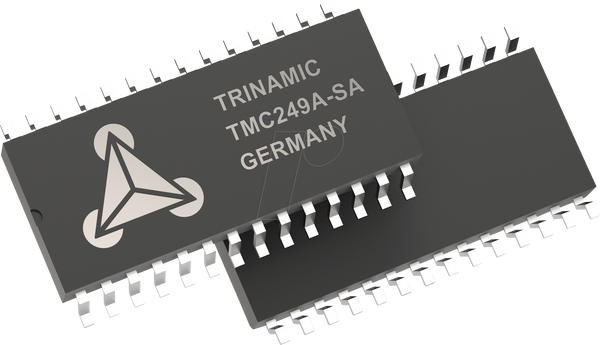

Драйвер крокового двигуна, 8 виходів, 6Aut, SPI, SOL-28

ОПИС
Драйвер TMC249 для двофазних крокових двигунів пропонує широкий спектр функцій, включаючи безсенсорне вимірювання механічного навантаження з 64-кратним мікрокроковим перемиканням, виявлення блокування та інтелектуальне керування струмом. Доступний стандартний зв'язок SPI™+ через зовнішні аналогові/цифрові сигнали. TMC249 керує 8 зовнішніми MOSFET-транзисторами Low-RDS-ON з високою ефективністю для струмів двигуна до 7 А та до 36 В.
Інтегровані функції захисту та діагностики забезпечують надійну та безвідмовну роботу. Високий рівень інтеграції та малий форм-фактор дозволяють створювати мініатюрні конструкції з невеликою кількістю зовнішніх компонентів для економічно ефективних і конкурентоспроможних рішень.

ОСОБЛИВОСТІ ТА ПЕРЕВАГИ

• Високий струм до 7 А середньоквадратичного значення з 4-ма здвоєними MOS-транзисторами.
• Діапазон напруги 7 В - 36 В постійного струму
• 3,3 В або 5 В постійного струму для цифрової частини
• SPI та зовнішні аналогові/цифрові сигнали
• Роздільна здатність мікрокроку до 64 мікрокроків на повний крок
• Низьке розсіювання потужності завдяки низькочастотному підсилювачу потужності RDS-ON
• Захист: від перенапруги, перегріву та короткого замикання
• Діагностика: перевантаження по струму, відкрите навантаження, перегрів з 2 рівнями
• Безсенсорне виявлення зупинки та вимірювання навантаження stallGuard™
• Змішаний розпад для плавної роботи двигуна
• Контроль нахилу для зменшення електромагнітних випромінювань
• Регулювання струму для охолодження двигуна та приводу
• Режими очікування та вимкнення
