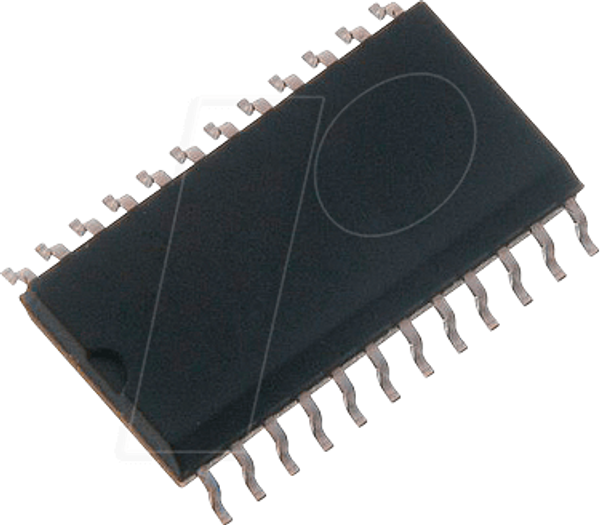

DMOS-драйвер для біполярного крокового двигуна, 8-52 В, 2х1,4 А, SO-24
809 ₴
Показати оптові ціни- Під замовлення
- Оптом і в роздріб
- Код: 4242153012
Відправка з 13 вересня 2026
L6228 - це повноцінний подвійний DMOS-міст для керування двигунами, реалізований за технологією MultiPower BCD, яка поєднує ізольовані силові DMOS-транзистори з КМОП- і біполярними схемами на одному кристалі. Мікросхема пропонує всі функції, необхідні для керування біполярним двофазним кроковим двигуном:
• ВИХІДНИЙ ПІКОВИЙ СТРУМ 2,8 А (1,4 А ПОСТІЙНОГО СТРУМУ)
• RDS(увімк.) 0,73 типу O. Значення за температури TJ = 25°C.
• Робоча частота до 100 кГц
• Вибір між режимами швидкого/повільного затухання
• З квазісинхронним випрямленням швидкого часу спаду
• Два незалежних контролери поза циклом
• Логіка декодування крокового двигуна (повний та напівкроковий)
• Ступінчастий привід
• Захист від перехресної провідності
• Термове відключення
• Блокування при зниженій напрузі
• Вбудовані високошвидкісні діоди вільного ходу
Типове застосування:
• Біполярні крокові двигуни
| Генерал | |
| Модель | Водій |
| Тип | Водій моста |
| Дизайн | Технологія BCD |
| Форма кріплення | SO-24 |
| Електричні показники | |
| Напруга живлення | 8 .. 52 В постійного струму |
| Вхідна напруга | -0,3 ... 7 В постійного струму |
| Вихідна напруга | 60 В постійного струму |
| Вихідний струм | 1,4 А |
| Інше | |
| Температурний діапазон | -40 .. +150 |
| Технічні характеристики виробника | |
| Виробник | СТМІКРОЕЛЕКТРОНІКС |
| Основні атрибути | |
|---|---|
| Виробник | STMicroelectronics |
| Користувальницькі характеристики | |
| EAN/GTIN | 9900002696717 |
| RoHS | відповідати |
| Вага | 0,001 кг |
| Вхідна напруга | -0,3 ... 7 В ПОСТОВНОГО ТОКА |
| Вихідна напруга | 60 В ПОСТОВНОГО ТОКА |
| Вихідний струм | 1.4 A |
| Дизайн | Технологія BCD |
| ідентифікатор виробника | L6228DTR |
| Код ТН ВЕД | 85423990 |
| Мoдель | Драйвер |
| Напруга живлення | 8... 52 В ПОСТОВНОГО ТОКА |
| Температурний діапазон | -40 .. +150 |
| Тип | Драйвер моста |
| Форма монтажа | SO-24 |
- Ціна: 809 ₴
