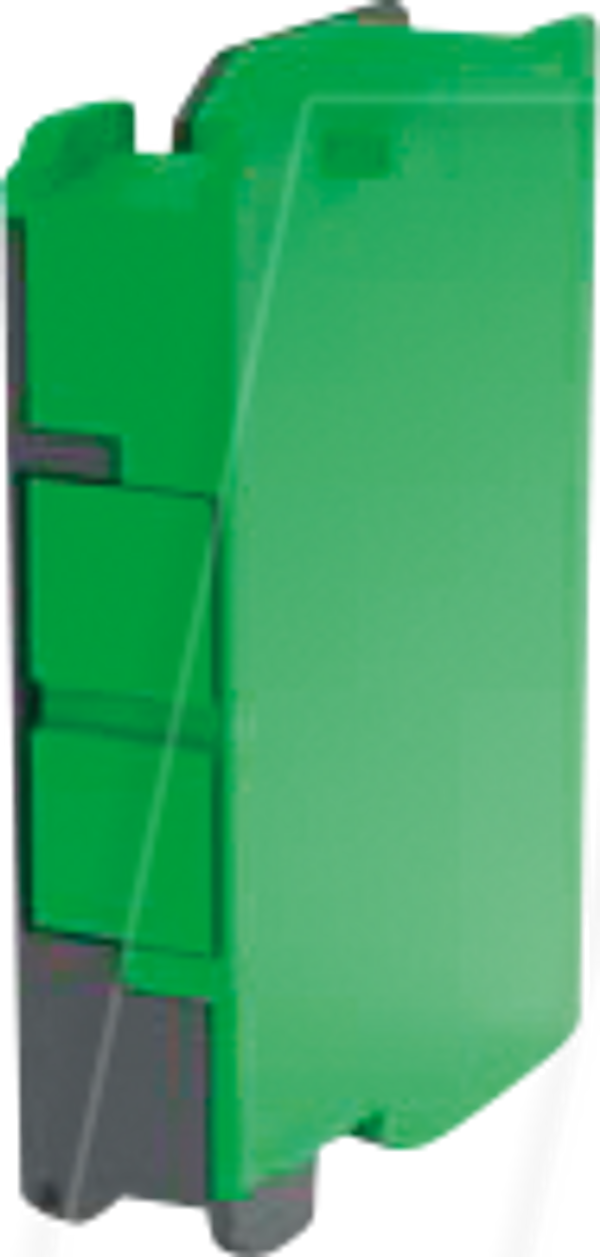

RAFIX 22 QR, перемикаючий елемент, гвинтове з'єднання, без муфти

Пристрої керування RAFIX - це модульні блоки, що складаються з декількох частин. У сімействі RAFIX 22 QR вони завжди складаються з виконавчого елемента, муфти і перемикаючого елемента або з кріплення для лампи, муфти і патрона для лампи. При монтажі спочатку в муфту вставляються перемикаючі елементи і патрони ламп. Потім цей блок закріплюється на виконавчому елементі або сигнальній лампі. Для роз'єднання необхідно натиснути на байонетний важіль.

Для приводів з підсвічуванням і світловими насадками, будь ласка, використовуйте цоколь лампи/світлодіодний елемент як середній елемент у з'єднанні. Комутаційні елементи, позначені різними кольорами, запобігають плутанині при зберіганні та під'єднанні:

• 1/2 NC-контактів = 1/2 червоної бічної кришки
• 1/2 NO-контактів = 1/2 зелених бічних кришок
• 1 замикаючий і 1 розмикаючий контакт = 1 червона і 1 зелена бічна кришка
• Срібні контакти = колір основи корпусу чорний
• Золоті контакти = колір основи корпусу сірий
• Цоколь лампи та світлодіодний елемент = повністю чорний
• З'єднання, що належать до контактної пари, позначені кольором на стороні з'єднання і мають ідентифікаційні номери контактів: 1-2 = розмикаючий контакт, 3-4 = замикаючий контакт
