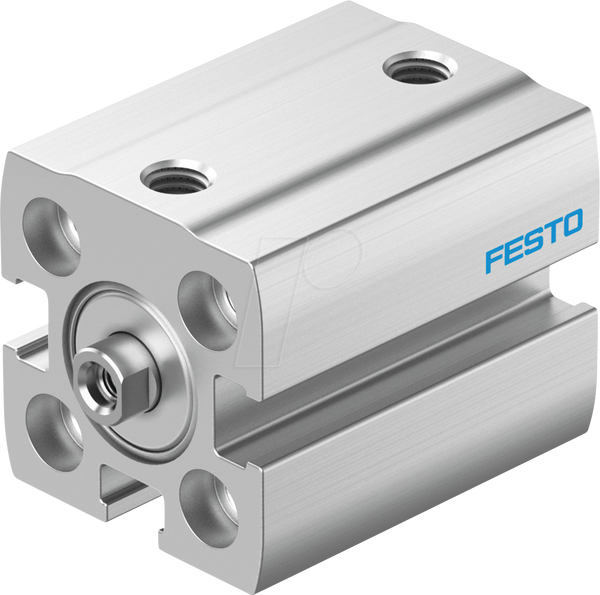

Компактний циліндр, M5, діаметр 12 мм

ADN-S-12-25-I-P-A

Компактний циліндр, ADN-S-12-25-I-P-A

Технічні дані:

• Діаметр поршня: 12 мм
• Амортизація: еластичні амортизуючі кільця/пластини з обох кінців
• Положення встановлення: будь-яке
• Функціонування: подвійної дії
• Кінець поршневого штока: внутрішня різьба
• Конструкція: поршнева
• Поршневий шток
• Визначення положення: для датчиків наближення
• Символ: 00991217
• Варіанти: односторонній шток поршня
• Робочий тиск: від 0,1 до 1 МПа
• Робочий тиск: від 1 до 10 бар
• Робоче середовище: стиснене повітря відповідно до ISO 8573-1:2010 [7:4:4]
• Примітка щодо робочого/керуючого середовища: можлива робота з маслом (необхідна для подальшої роботи)
• Клас корозійної стійкості KBK: 1 - низький корозійний стрес
• Відповідність LABS: VDMA24364-B2-L
• Клас чистого приміщення: Клас 5 згідно з ISO 14644-1
• Температура навколишнього середовища: від 0°C до 80°C
• Енергія удару в кінцевих положеннях: 0,07 Дж
• Теоретичне зусилля при 0,6 МПа (6 бар, 87 фунтів на квадратний дюйм), повернення: 51 Н
• Теоретичне зусилля при 0,6 МПа (6 бар, 87 фунтів на квадратний дюйм), робочий хід: 68 Н
• Рухома маса при ході 0 мм: 6 г
• Додаткова рухома маса на кожен хід 10 мм: 2 г
• Базова вага при ході 0 мм: 33 г
• Додаткова вага на кожні 10 мм ходу: 15 г
• Тип кріплення: необов'язковий:
• З наскрізним отвором
• З внутрішнім різьбленням
• З аксесуарами
• Пневматичне з'єднання: M5
• Примітка щодо матеріалів: відповідає вимогам RoHS
• Матеріал кришки: кований алюмінієвий сплав, анодований
• Матеріал динамічного ущільнення: NBR
• TPE-U(PU)
• Матеріал корпусу: кований алюмінієвий сплав, анодований
• Матеріал штока поршня: високолегована нержавіюча сталь
