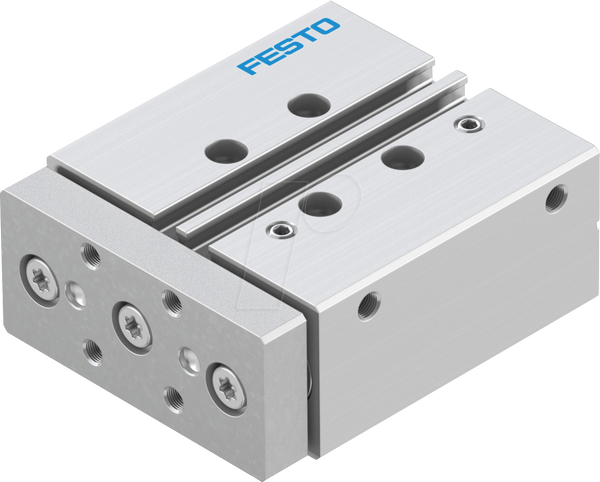

Керований привід, діаметр 16 мм, 30 мм

DFM-16-30-P-A-GF

Направляючий привід, DFM-16-30-P-A-GF

Технічні дані:

• Хід: 30 мм
• Діаметр поршня: 16 мм
• Режим роботи приводного агрегату: рисання
• Амортизація: еластичні амортизуючі кільця/пластини з обох кінців
• Положення встановлення: будь-яке
• Направляюча: направляюча з підшипником ковзання
• Дизайн: керівництво
• Визначення положення: для датчиків наближення
• Символ: 00991737
• Робочий тиск: від 0,2 до 1 МПа
• Робочий тиск: від 2 до 10 бар
• Макс. швидкість: 0,8 м/с
• Функціонування: подвійної дії
• Робоче середовище: стиснене повітря відповідно до ISO 8573-1:2010 [7:4:4]
• Примітка щодо робочого/керуючого середовища: можлива робота з маслом (необхідна для подальшої роботи)
• Клас корозійної стійкості KBK: 1 - низький корозійний стрес
• Відповідність LABS: VDMA24364-B1/B2-L
• Клас чистих приміщень: клас 6 згідно з ISO 14644-1
• Температура навколишнього середовища: від -20°C до 80°C
• Енергія удару в крайніх положеннях: 0,15 Дж
• Макс. сила Fy: 304 Н
• Макс. сила Fy статична: 304 Н
• Макс. сила Fz: 304 Н
• Макс. сила Fz статична: 304 Н
• Макс. крутний момент Mx: 6,99 Нм
• Макс. крутний момент Mx статичний: 6,99 Нм
• Макс. крутний момент My: 2,89 Нм
• Макс. крутний момент. Мій статичний: 2,89 Нм
• Макс. крутний момент Mz: 2,89 Нм
• Макс. крутний момент Mz статичний: 2,89 Нм
• Макс. допустимий крутний момент Mc залежно від ходу: 0,98 Нм
• Макс. корисне навантаження залежно від ходу на визначеній відстані xs: 24 Н
• Теоретичне зусилля при 0,6 МПа (6 бар, 87 фунтів на квадратний дюйм), повернення: 90 Н
• Теоретичне зусилля при 0,6 МПа (6 бар, 87 фунтів на квадратний дюйм), робочий хід: 121 Н
• Рухома маса: 264 г
