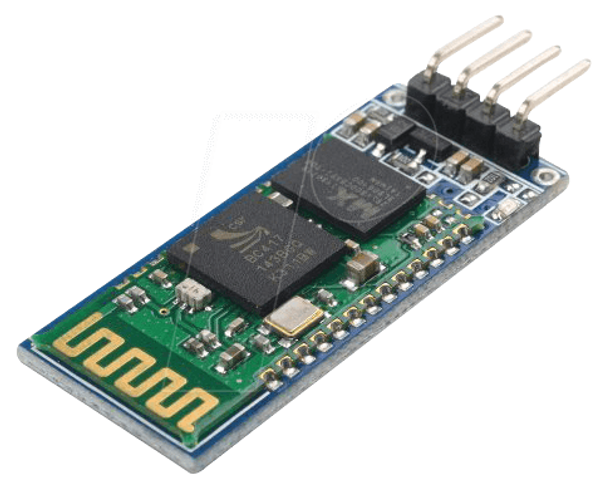

Бездротовий модуль 4duino HC-06 для Arduino

Модуль з мікросхемою HC-06 може працювати лише як підлеглий, тобто він не може активно встановлювати контакт з іншим Bluetooth-пристроєм. Він чекає, поки з ним не зв'яжуться.
Модуль з мікросхемою HC-05 також може бути налаштований як головний. Це означає, що модуль HC-05 може автоматично підключатися до певного Bluetooth-модуля (наприклад, до модуля HC-06). Наприклад, це дозволяє двом Arduino контактувати один з одним і спілкуватися.
Обидва модулі можна підключити безпосередньо до 5 В, оскільки вони мають регулятор напруги, який регулює напругу підключення для Bluetooth-чіпа до 3,3 В. З'єднання TxD/RxD також безперебійно працюють з рівнем напруги TTL Arduino 5 В.
Це означає, що ви можете легко підключити Vcc (5 В) і GND до Arduino і перехресно з'єднати з'єднання TxD і RxD, тобто TxD до Rx і RxD до Tx. Зверніть увагу, що якщо використовуються стандартні з'єднання (виводи 0 і 1), то це з'єднання може залишатися на місці тільки до тих пір, поки USB-порт не підключений або відсутній трафік даних по USB (завантаження/послідовний порт).
В ідеалі, як головний пристрій Bluetooth слід використовувати ПК, смартфон або планшет. Заводська назва модуля Bluetooth HC-06 — «linvor», а PIN-код — 1234. Наприклад, на пристрої Android перейдіть у Налаштування -> Bluetooth, а потім знайдіть пристрої. Виберіть знайдений пристрій з назвою «linvor» та виберіть «сполучити». Потім введіть PIN-код 1234. Тепер до модуля Bluetooth можна підключати програми для смартфонів і планшетів. Приклади простих програм для Android для тестування:

- Bluetooth-термінал Arduino
- БлуТерм
- Синій контроль
