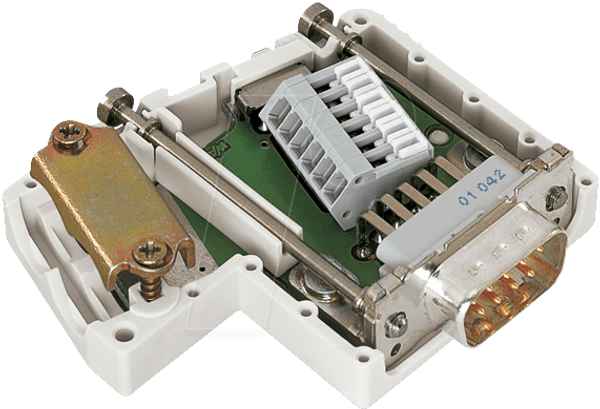

Штекер польової шини CC-Link зі штекером D-sub

Штекер польової шини ланки CC

Штекер польової шини використовується для підключення абонента CC-Link до лінії шини CC-Link.
Штекер польової шини характеризується наступними особливостями:
- 2 горизонтальних кабельних вводу для входу та виходу.
- Швидке та не потребує обслуговування з'єднання CAGE CLAMP® з затискними точками, які можна зафіксувати за допомогою ковзного механізму.
- Зовнішній перемикач для вмикання або вимкнення термінації.

Для першого і останнього абонента шини кінцевий перемикач повинен бути встановлений в положення "ON". (Оконечний резистор увімкнено).
Для абонентів наступної шини цей перемикач повинен бути встановлений у положення "OFF". (Кінцевий резистор вимкнено).

- Подвійний кабельний вхід мін. Ø 4,5 мм/макс. Ø 9,5 мм
- Швидкість передачі даних відповідно до специфікації CC-Link:
- Кріпильний гвинт: UNC 2 A 4-40
- Макс. крутний момент затягування: 0,4 Нм
- Матеріал корпусу: PA66-105-V2
- Світло-сірий корпус
- Клас захисту: IP20
- Допустима температура навколишнього середовища: 0°C ... +60°C
- Температура зберігання: -25°C ... +85°C
- Відносна вологість (без конденсації): 95%
- Технологія з'єднання: клемна колодка CAGE CLAMP® з розсувним механізмом (серія 218)
- Поперечні перерізи: 0,08 мм² ... 5 мм²/AWG 28 ... 20 обмежена кількість з'єднань можлива 0,75 мм²/AWG 18
