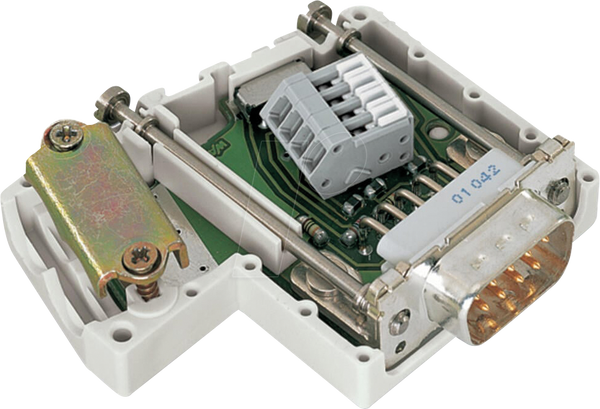

Штекер польової шини PROFIBUS зі штекером D-sub

Штекер польової шини використовується для підключення абонента PROFIBUS
до шини PROFIBUS.

Штекер польової шини характеризується наступними особливостями:

• Два горизонтальних кабельних вводи для входу та виходу
• Швидке та не потребує обслуговування з'єднання CAGE CLAMP® з затискними точками, які можна зафіксувати за допомогою ковзного механізму

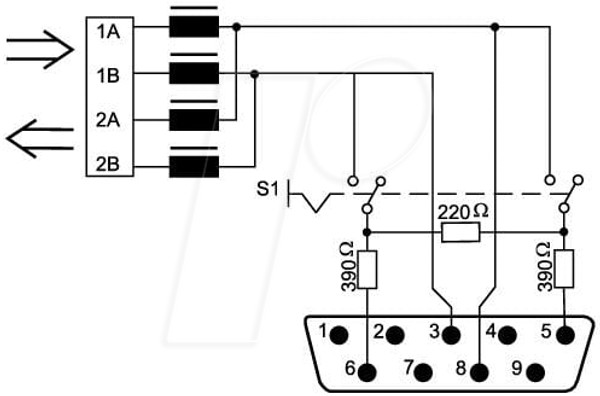

• Зовнішній перемикач для вмикання або вимкнення термінації

Для першого та останнього абонента шини кінцевий перемикач має бути встановлений у положення
"УВІМК.". (Термінальний резистор увімкнено).
Для абонентів шини нижче за течією цей перемикач має бути встановлений у положення "ВИМК.".
(Термінальний резистор вимкнено).

Технічні особливості

• Тип з'єднання: D-Sub 9-дюймовий штекер
• Кількість контактів 9
• Зв'язок/польова шина PROFIBUS
• Швидкість передачі 12 Мбіт/с ((відповідно до специфікації PROFIBUS))
• Напруга живлення 4,75 - 5,25 В постійного струму
• Вхідний струм 5 мА
