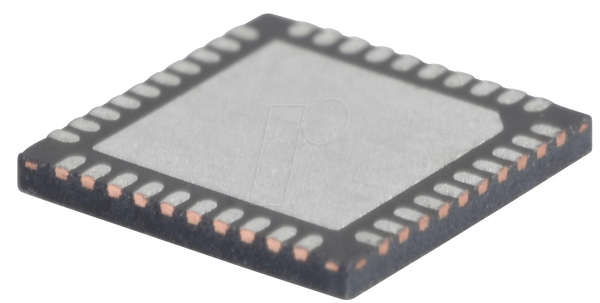

Мікроконтролер MSP430, 16-бітний, 1,8 В, 1 КБ, 16 МГц, VQFN-40

MSP430F2272IRHAT

Опис
Сімейство мікроконтролерів Texas Instruments MSP430 з наднизьким енергоспоживанням складається з кількох пристроїв з різними наборами периферійних пристроїв, призначених для різних застосувань. Архітектура в поєднанні з п'ятьма режимами низького енергоспоживання оптимізована для досягнення тривалого часу роботи від батареї в портативних вимірювальних програмах. Пристрій оснащений потужним 16-бітним RISC-процесором, 16-бітними регістрами та генераторами констант, що сприяє максимальній ефективності коду. Цифрово керований генератор (DCO) дозволяє переходити з режимів низького енергоспоживання в активний режим менш ніж за 1 мкс.

Серія MSP430F22x4/MSP430F22x2 — це мікроконтролер змішаного сигналу з наднизьким енергоспоживанням, двома вбудованими 16-бітними таймерами, універсальним послідовним інтерфейсом зв'язку, 10-бітним аналого-цифровим перетворювачем з інтегрованим контролером опорного сигналу та передачі даних (DTC), двома операційними підсилювачами загального призначення в пристроях MSP430F22x4 та 32 контактами вводу/виводу.

Типовийпрограмивключають сенсорні системи, які фіксують аналогові сигнали, перетворюють їх на цифрові значення, а потім обробляють дані для відображення або передачі на головну систему. Автономні інтерфейсні пристрої радіочастотних (РЧ) датчиків є ще однією сферою застосування.

Особливості
- Діапазон низької напруги живлення: від 1,8 В до 3,6 В
- Надзвичайно низьке енергоспоживання
- Активний режим: 270 мкА при 1 МГц, 2,2 В
- Режим очікування: 0,7 мкА
- Вимкнений режим (збереження ОЗП): 0,1 мкА
- Надзвичайно швидке пробудження з режиму очікування менш ніж за 1 мкс
- 16-бітна RISC-архітектура, час циклу виконання інструкцій 62,5 нс
- Базові конфігурації модуля годинника
- Внутрішні частоти до 16 МГц з чотирма каліброваними частотами до ±1%
- Внутрішній низькочастотний генератор дуже низької потужності
- 32-кГц кварцовий
- Високочастотний (ВЧ) кварцовий резонатор до 16 МГц
- Резонатор
- Зовнішнє джерело цифрового годинника
- Зовнішній резистор
- 16-бітний таймер A з трьома регістрами захоплення/порівняння
- 16-бітний таймер B з трьома регістрами захоплення/порівняння
- Універсальний послідовний інтерфейс зв'язку
- Покращений UART з підтримкою автоматичного визначення швидкості передачі даних (LIN)
- ІЧ-кодер та декодер
- Синхронний SPI
- I2C™
- 10-бітний аналого-цифровий (АЦП) перетворювач зі швидкістю 200 ksps, внутрішнім опорним сигналом, функцією вибірки та зберігання, автоматичним скануванням та контролером передачі даних
- Два налаштовувані операційні підсилювачі (лише MSP430F22x4)
- Детектор падіння напруги
- Послідовне програмування на борту, зовнішня напруга програмування не потрібна, програмований код захищений запобіжником
- Завантажувач початкового завантаження
- Модуль емуляції на мікросхемі
