STEVAL‑IHI002V1 – Комплект розробки S‑Touch, STMPE1208S – STMicroelectronics

опис

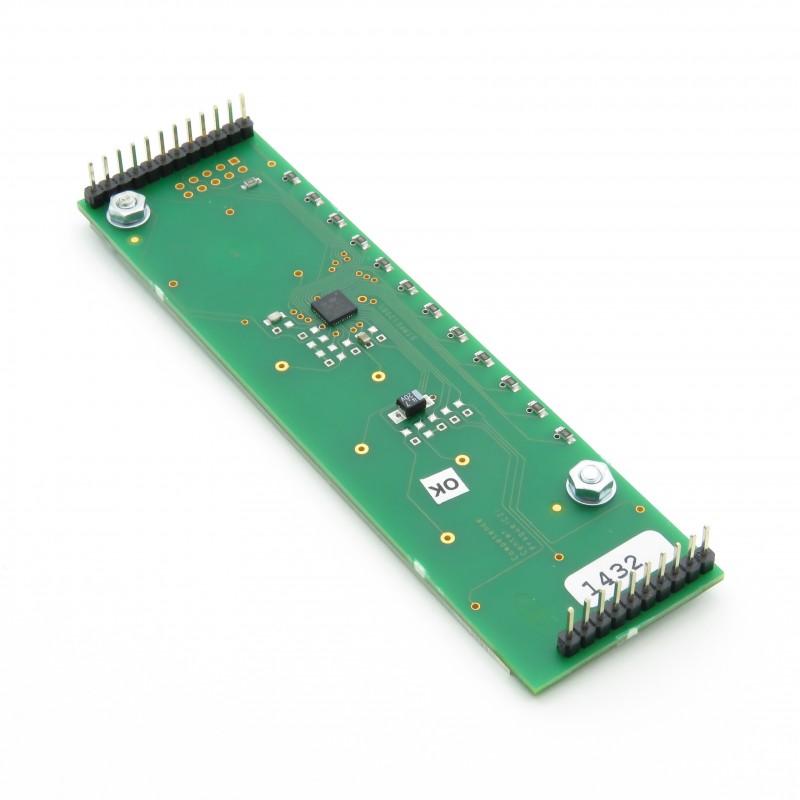

Комплект розробки STEVAL‑IHI002V1 — це дочірня плата, що демонструє можливості контролера сенсорного екрана STMicroelectronics STMPE1208S. Цей модуль дозволяє замінити механічну клавіатуру сенсорними кнопками, слайдером та колесом прокручування. Завдяки інтерфейсу I²C плата може взаємодіяти з материнською платою або мікропроцесорною системою, що забезпечує легку інтеграцію із сучасними споживчими програмами, включаючи побутову техніку.

Плата оснащена 12 сенсорними електродами, світлодіодами, що індикують активацію каналів, та налаштовуваними адресами I²C. Шаблони розташування датчиків виточуються безпосередньо в мідному шарі друкованої плати, що забезпечує довговічність і точність. Підтримка сенсорного керування та переривань GPIO дозволяє реалізувати динамічні реакції системи.

Властивості

• 12-бітний розширювач GPIO з 12 каналами ємнісних датчиків
• Діапазон напруги живлення: 5 В (від материнської плати)
• Інтерфейс зв'язку: I²C (стандартний та швидкий режими)
• Підтримує 1 коліщатко, 1 слайдер та 5 сенсорних кнопок
• Світлодіодні індикатори для кожного сенсорного каналу
• Обробка переривань: TINT (Переривання від дотику), GINT (Переривання від GPIO)
• Програмована адреса I²C (через ID_0 та ID_1)
• Візерунки сенсорних датчиків з міді на друкованих платах
• Розроблено для роботи як частини більшої демонстраційної системи
