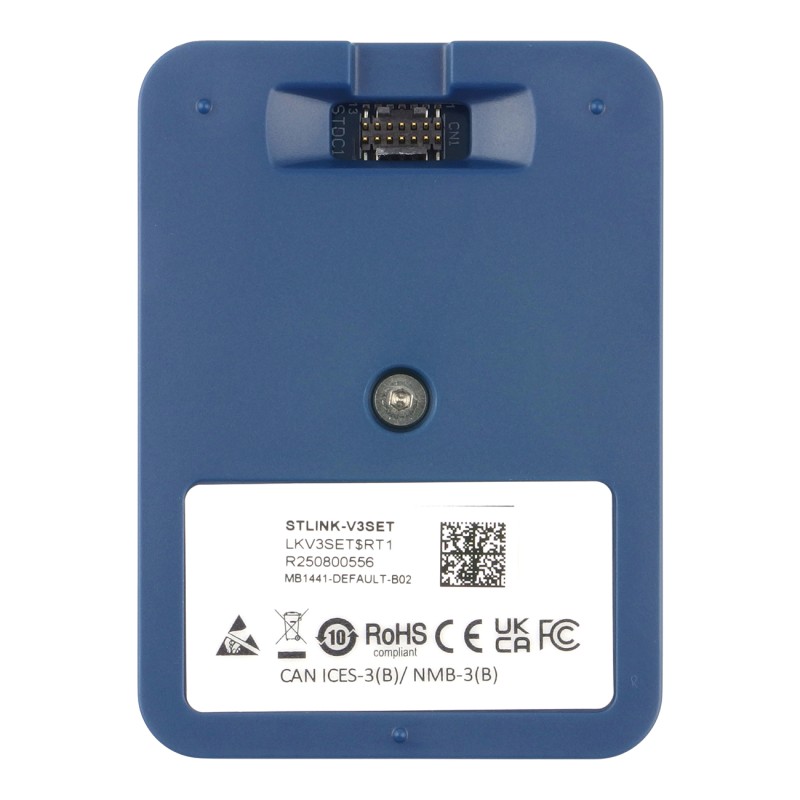

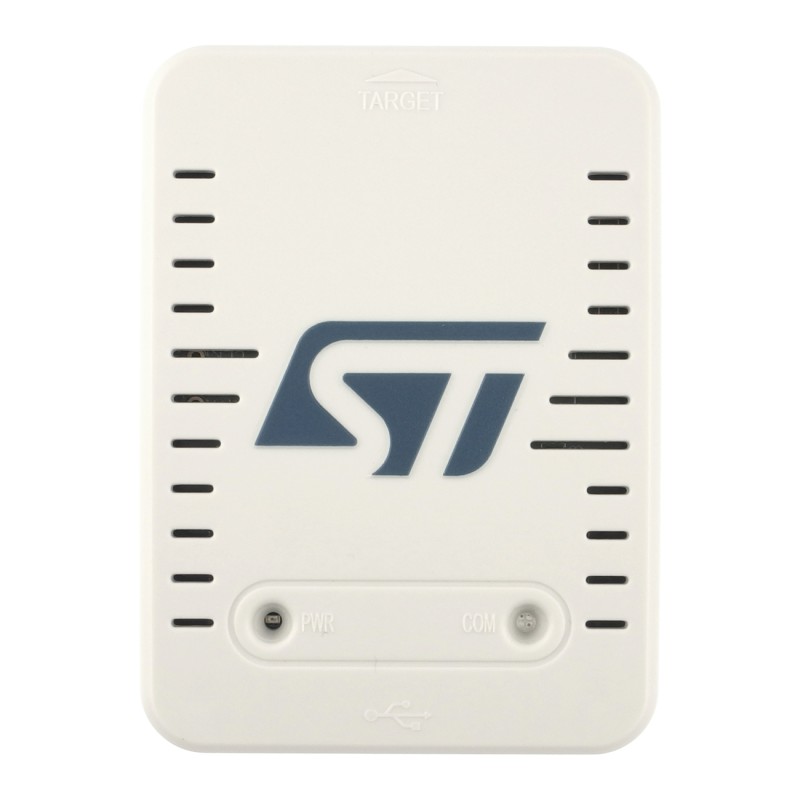

Програматор STLINK-V3SET для STM8 і STM32

опис

STLINK-V3SET — це автономний програматор від STMicroelectronics. Він дозволяє програмувати та налагоджувати мікроконтролери сімейств STM8 і STM32. Складається з основного модуля і додаткового модуля. Він підтримує інтерфейси SWIM, JTAG/SWD, які використовуються для зв’язку з будь-яким мікроконтролером STM8 або STM32. STLINK-V3SET також надає віртуальний COM-порт, який дозволяє зв'язуватися з мікроконтролером через інтерфейс UART або через мостові інтерфейси (SPI, I2C, CAN, GPIO), що дозволяє програмувати через завантажувач.

STLINK-V3SET працює з програмою STM32Cube і середовищами програмування, такими як Keil MDK-ARM, IAR EWARM і середовищами на основі компілятора GCC. ST також надає доступ до низькорівневого API програміста.

Властивості

• Автономний розширюваний програматор
• Дозволяє програмувати та налагоджувати мікроконтролери STM8 і STM32
• Роз'єм MicroUSB для підключення до комп'ютера (сумісний з USB 2.0)
• Підтримка інтерфейсу: JTAG/SWD, SWIM
• JTAG/SWD (Serial Wire Debugging):
• • Напруга живлення 3-3,6 В, допуск напруги 5 В (вхідні контакти)
  • Роз'єм для кабелів STDC14 - MIPI10 / STDC14 / MIPI20 (крок роз'єму 1,27 мм)
  • Підтримка зв'язку JTAG
  • Підтримка SWD і SWV (Serial Wire Viewer)
• SWIM (з використанням адаптера MB1440)
• • Напруга живлення 1,65-5,5 В
  • Роз'єм SWIM (крок 2,54 мм)
  • Підтримка низькошвидкісного та високошвидкісного протоколу SWIM
• Віртуальний COM порт:
• • Напруга живлення 3-3,6 В для інтерфейсу UART, допуск напруги 5 В (вхідні контакти)
  • Частота віртуального COM-порту до 15 МГц
  • Роз'єм STDC14 (не доступний для MIPI10)
• Перетворювач USB <>SPI/UART/I2C/CAN/GPIO
• • Напруга живлення 3-3,6 В, допуск напруги 5 В (вхідні контакти)
  • Доступно за допомогою адаптера MB1440
• Завантаження програми за допомогою "Перетягніть"
• Два світлодіоди для зв'язку та індикації живлення

В комплекті

• програміст
• Модуль адаптера
• Три плоскі кабелі
• Кабелі BLS
• Справа
• Ключ для складання
