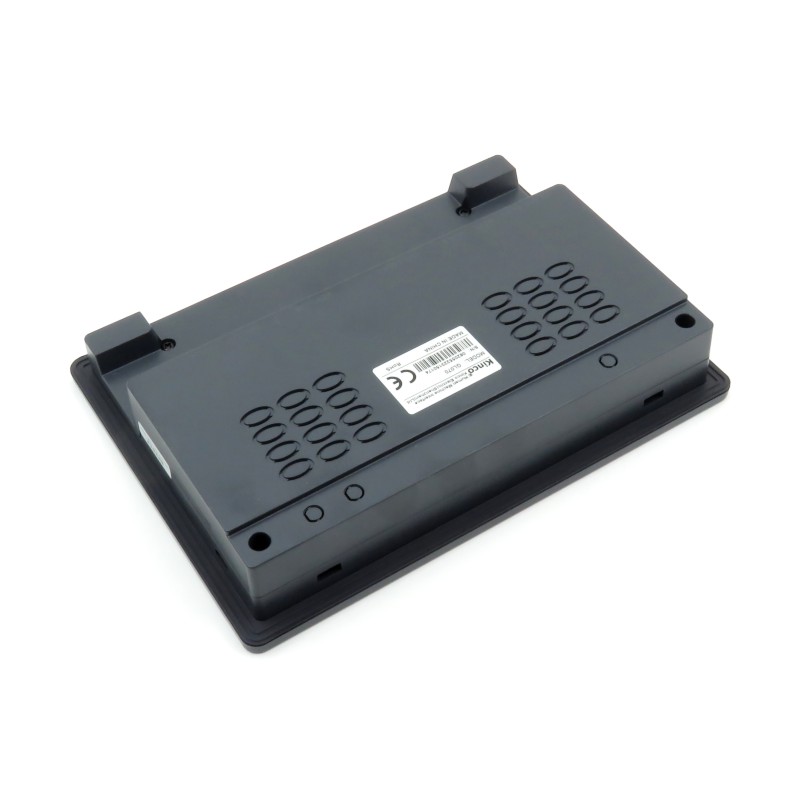

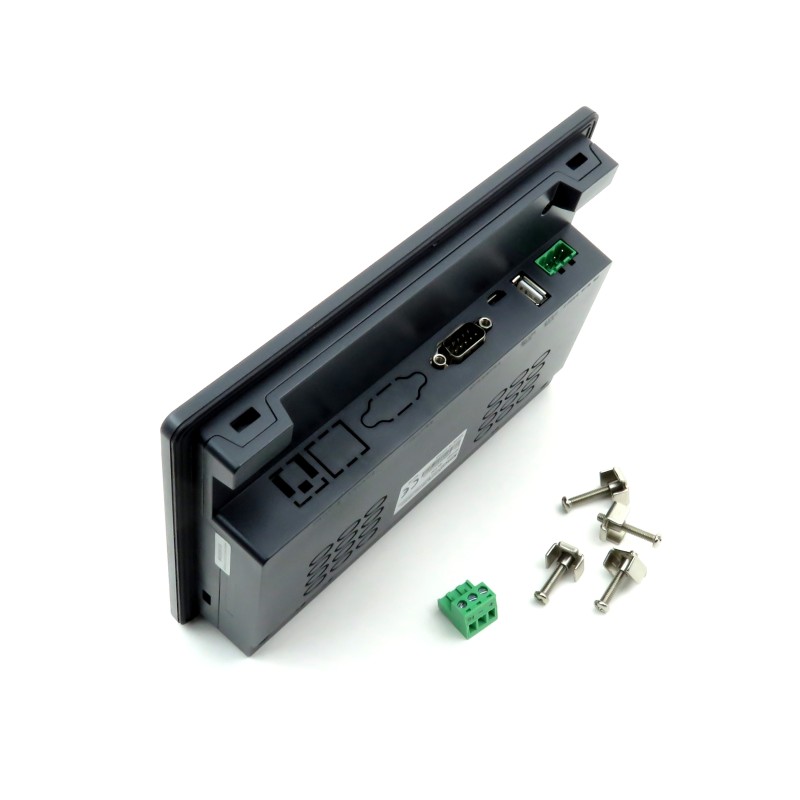

Kinco GL070 - 7" модуль HMI

опис

Панель оператора HMI (Human-Machine Interface) GL070 — це пристрій, який використовується для візуалізації та взаємодії з системами автоматизації. Він дозволяє відображати інформацію та дані процесів, а також вводити та змінювати параметри. HMI GL070 використовує 7" РК-дисплей з роздільною здатністю 800x480 пікселів з сенсорною панеллю, яка є невід'ємною частиною панелі оператора GL070. Він дозволяє відображати інформацію та дані з процесів, а також дозволяє користувачеві вводити та змінювати параметри за допомогою сенсорних кнопок та елементів інтерфейсу. Високоякісний дисплей забезпечує чітке та розбірливе представлення даних, а його висока роздільна здатність дозволяє зручно та точно відображати різні типи інформації та графіки. У поєднанні з програмним забезпеченням HMI, GL070 здатний відображати різні типи графіків, діаграм та інших даних, що дозволяє здійснювати постійний моніторинг і контроль процесів.

Коректну роботу панелі забезпечує 32-розрядний процесор ARM RISC з робочою частотою до 800 МГц. Він відповідає за обробку та відображення інформації на сенсорному дисплеї, а також за зв’язок з іншими елементами системи, такими як пристрої промислової автоматизації, контролери тощо. Процесор здатний виконувати різноманітні математичні та логічні операції для представлення інформації в чіткій та читабельній формі, що дозволяє користувачеві швидко та легко інтерпретувати дані. Він підтримується 128 МБ оперативної пам'яті DDR3 і 128 МБ флеш-пам'яті NAND. Додатково у користувача є вбудований годинник реального часу і USB-порт для підключення зовнішнього накопичувача.

Він підтримує різні протоколи зв'язку, такі як RS232, RS485 та інші, що забезпечує легке підключення до різних пристроїв. Він живиться від напруги в діапазоні від 10 В до 28 В. HMI, такі як GL070, часто використовуються в промисловій автоматизації, інтелектуальних будівлях, системах управління процесами та інших додатках, де необхідні візуалізація процесів і контроль.

Властивості

• Процесор ЦП: ARM RISC, 32-розрядний, 800 МГц
• Пам'ять: 128 МБ NAND Flash, 128 МБ DDR3 RAM
• RTC: вбудований годинник реального часу
• Зовнішній диск: 1 USB-хост
• TFT LCD дисплей:
  • Діагональ дисплея: 7 дюймів
  • Роздільна здатність: 800 x 480 пікселів
  • Панель управління: 4-точкова сенсорна панель
  • Кількість кольорів: 16,77 млн кольорів
  • Кути огляду: 70/70/50/70
  • Контраст: 500:1
  • Яскравість: 250 кд/м²
  • LED підсвічування
  • Розміри дисплея: 154,08 x 85,92 мм
• Послідовний інтерфейс: COM0: RS232/RS485/RS422. COM2: RS232
• Джерело живлення: від 10 до 28 В постійного струму
• Споживана потужність: 3,6 Вт
• Робоча температура: від 0°C до 50°C
• Робоча вологість: від 10 до 90% RH (без конденсації)
• Розміри: 204 x 150 x 34 мм
• Розміри отвору: 192 x 138 мм
• Вага: 500 г
