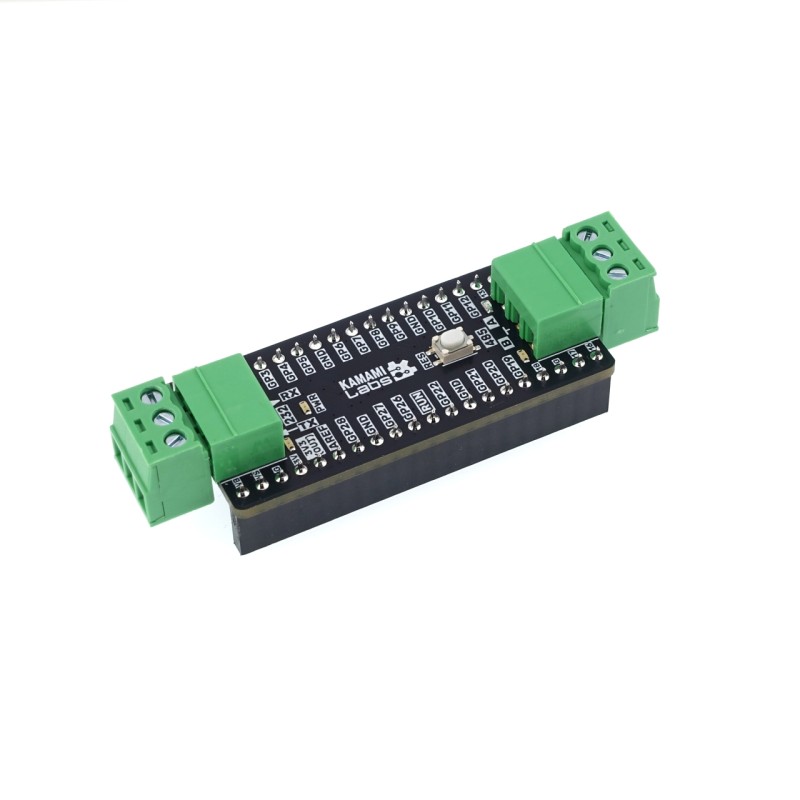

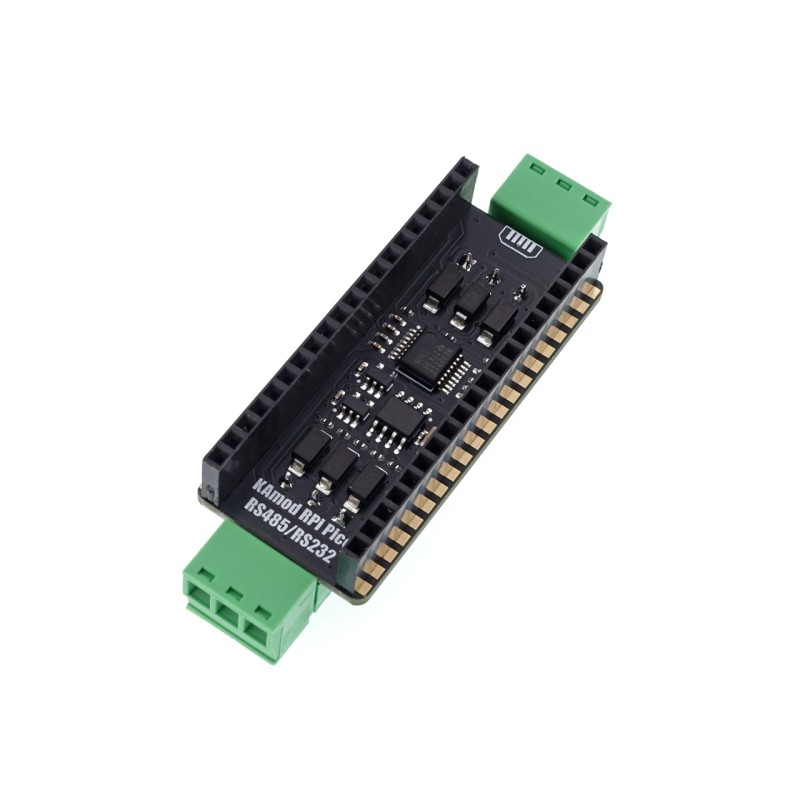

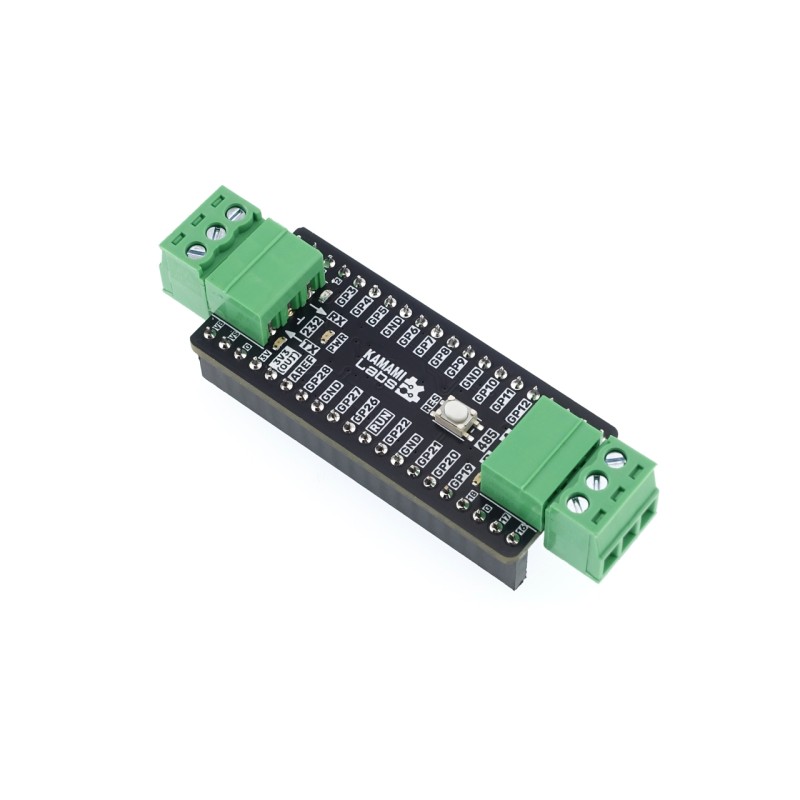

KAmodRPi Pico RS485/RS232 - модуль RS485/RS232 для Raspberry Pi Pico

опис

KAmodRPi Pico RS485/RS232 забезпечує послідовний зв'язок між платами Raspberry Pi Pico та промисловими пристроями та системами, оснащеними інтерфейсами RS-485 або RS-232C.Передача здійснюється за допомогою стандартних сигналів UART TX та RX, додаткові лінії керування не потрібні, що спрощує інтеграцію програмного забезпечення та налаштування системи.

Модуль підтримує два незалежних комунікаційних інтерфейси, що дозволяє одночасний обмін даними з двома зовнішніми пристроями.Інтерфейс RS-232 працює в повнодуплексному режимі, тоді як інтерфейс RS-485 працює в напівдуплексному режимі з автоматичним визначенням напрямку передачі.Це рішення використовується в системах автоматизації будівель, промислових установках, вимірювальних приладах, а також під час прототипування та діагностики пристроїв, що взаємодіють через послідовні шини.

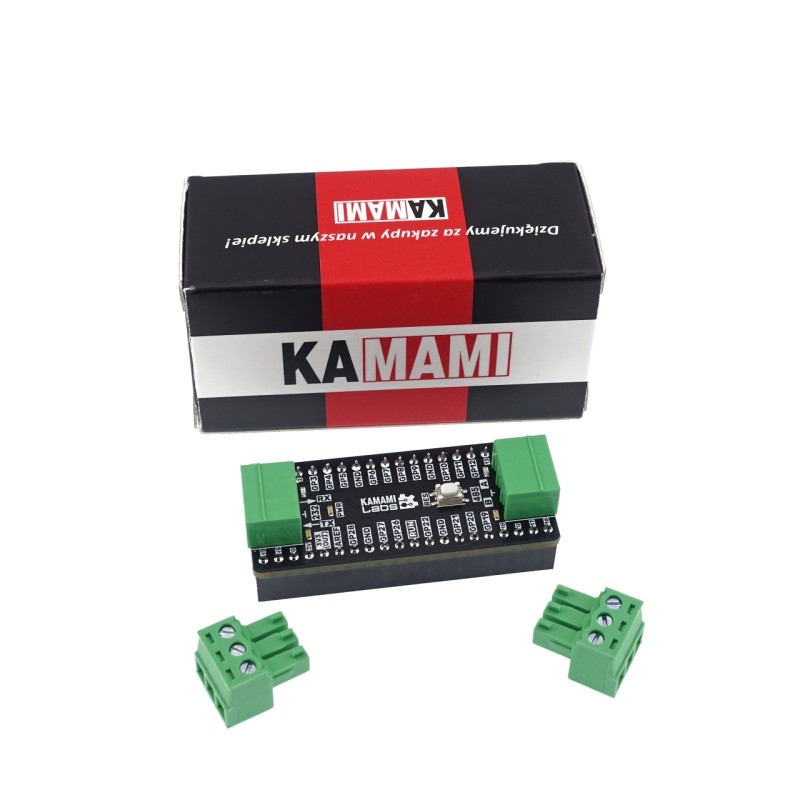

Рознімні гвинтові з'єднувачі Phoenix MC з кроком 3,81 мм забезпечують швидке та надійне з'єднання проводів без необхідності паяння.Інтерфейс RS-232 підключено до 3-контактного роз'єму (RX, TX, GND), тоді як інтерфейс RS-485 підключено до 3-контактного роз'єму (A, B, GND)., що полегшує інтеграцію з типовими промисловими установками та системами автоматизації.

Вбудований захист від електростатичного розряду захищає лінії RS-232 та RS-485 від електростатичного розряду, що підвищує надійність експлуатації в промислових умовах. Додаткові світлодіоди вказують на активність живлення та передачі даних на обох інтерфейсах, що спрощує діагностику системи. Детальна інформація про призначення інтерфейсів UART та способи підключення модулів доступна в технічній документації до продукту.

Живлення, що подається безпосередньо від плати Raspberry Pi Pico, усуває необхідність у додаткових джерелах живлення,a компактні розміри 52 x 23 ммдозволяють інтеграцію в проекти з обмеженим простором для встановлення.

Властивості

• Сумісність: Raspberry Pi Pico, Pico W, Pico 2, Pico 2 W
• Інтерфейс зв'язку: RS-232 повнодуплексний
• Інтерфейс зв'язку: напівдуплексний RS-485 з автоматичним напрямком передачі
• Керування: UART (передавання, прийняття)
• Роз'єми RS-232: 3-контактний Phoenix MC 3,81 мм (RX, TX, GND)
• Роз'єми RS-485: 3-контактний Phoenix MC 3,81 мм (A, B, GND)
• Захист: ESD на лініях RS-232 та RS-485
• Сигналізація: світлодіоди живлення та передачі для обох інтерфейсів
• Джерело живлення: 3,3 В постійного струму та 5 В постійного струму
• Розміри: 52 x 23 мм
