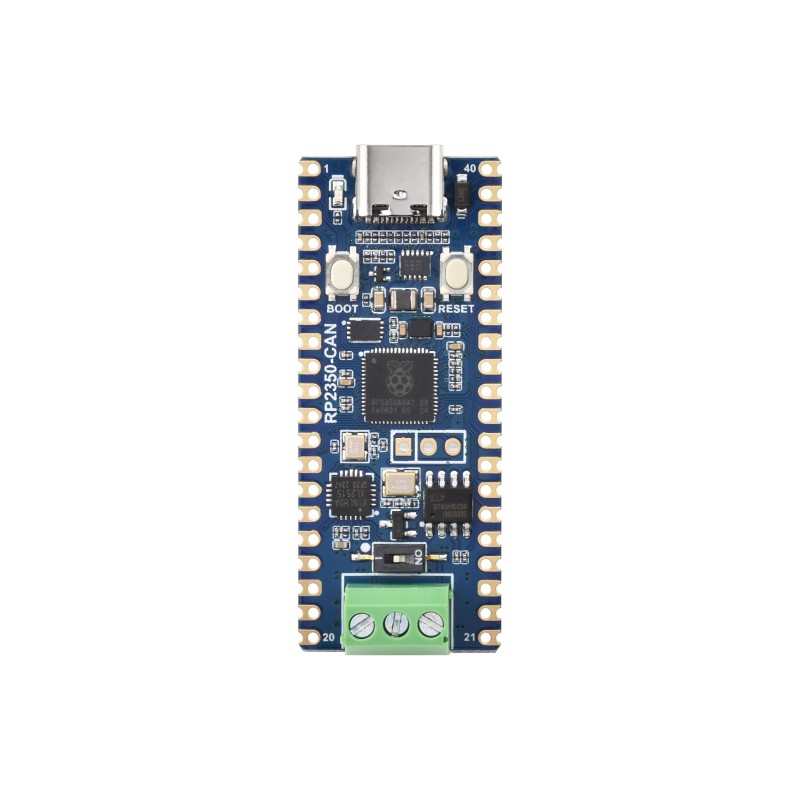

Плата розробки CAN RP2350 на базі RP2350A - двоядерний процесор, подвійна архітектура - Waveshare 30945

опис

RP2350-CAN — це плата розробки Pico на базі мікроконтролера Raspberry Pi RP2350A з унікальною двоядерною архітектурою: Arm Cortex-M33 та Hazard 3 RISC-V. Пристрій працює на частоті до 150 МГц та пропонує багатий набір комунікаційних інтерфейсів і велику гнучкість для промислових, комунікаційних та освітніх застосувань. Він включає контролер шини CAN XL2515 з приймачем SIT65HVD230 та гвинтовий клемний блок для прямого підключення до мережі CAN. Живлення та програмування забезпечуються через порт USB Type-C, а пристрій підтримує програмування на C/C++ та MicroPython.

Плата сумісна з більшістю модулів Raspberry Pi Pico та оснащена 26 лініями GPIO з налаштовуваним призначенням.

Властивості

• Мікроконтролер: Raspberry Pi RP2350A
• Архітектура: двоядерний Arm Cortex-M33 + двоядерний RISC-V Hazard 3
• Робоча частота: до 150 МГц
• Пам'ять: 520 КБ SRAM, 4 МБ флеш-пам'яті (P25Q32SH-UXH-IR)
• Інтерфейси зв'язку: 2×SPI, 2×I2C, 2×UART, 4×АЦП (12-бітний), 16×ШІМ
• USB-роз'єм: хост/пристрій USB 1.1, роз'єм USB-C
• Програмовані PIO: 12
• Підтримка шини CAN: контролер XL2515 + приймач-передавач SIT65HVD230
• Підтримка кадрів: стандартна, розширена та віддалена (CAN V2.0B, до 1 Мбіт/с)
• Додатково: кнопки BOOT та RESET, вбудований світлодіод користувача, контакт налагодження
• Термінальний резистор 120 Ом з вимикачем
• Живлення: через USB-C
• Підтримка мов: C/C++, MicroPython
• Розміри пластини: 51 × 21 мм
• Крок між штифтами: 2,54 мм
• Тип розпіновки: наскрізні отвори з паяним краєм
