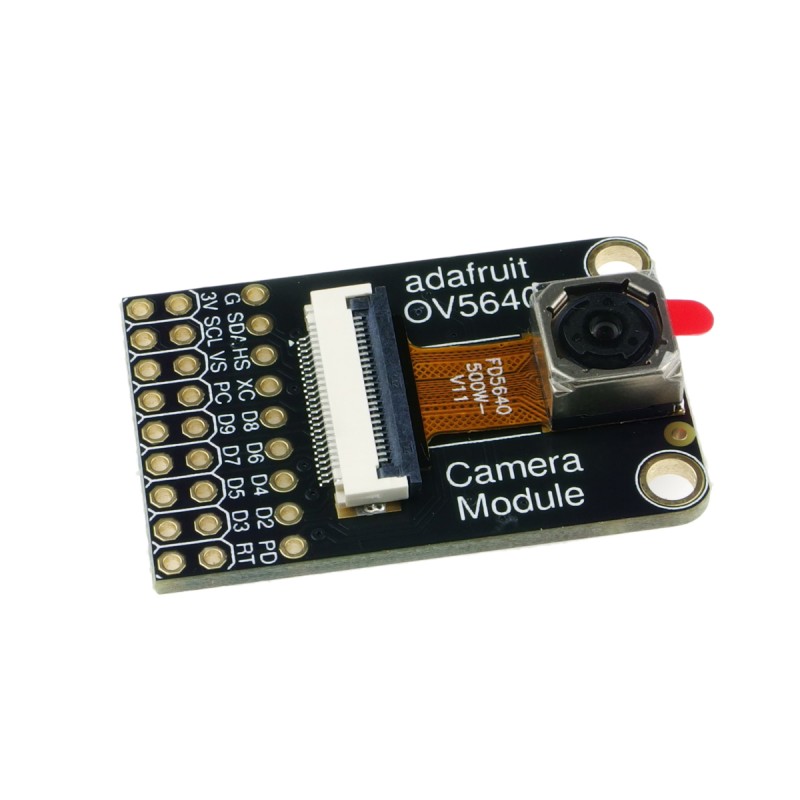

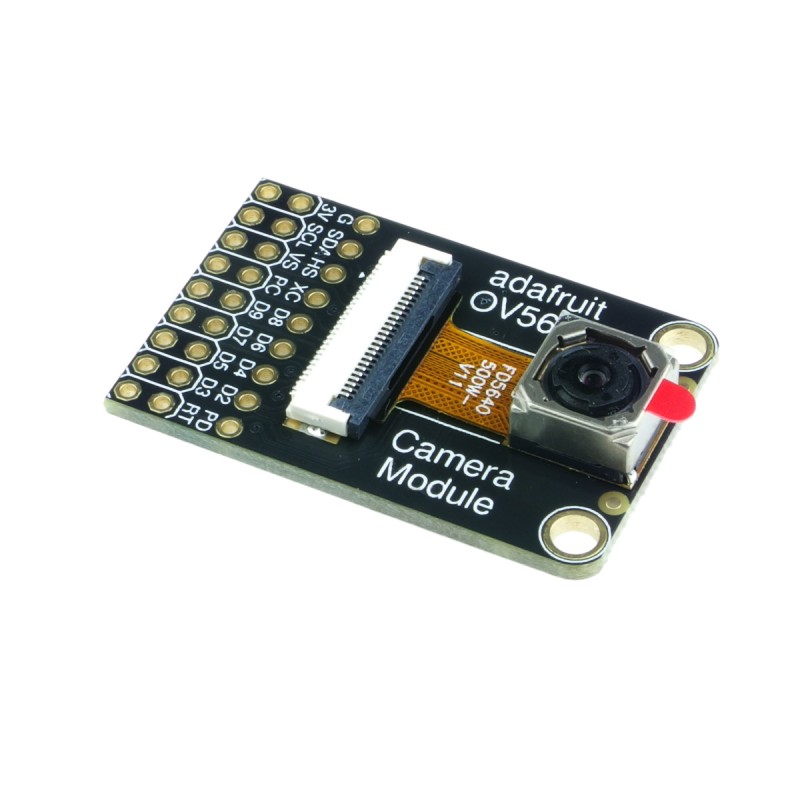

OV5640 Camera Breakout - модуль камери OV5640 з об'єктивом 72° і автофокусом

опис

Модуль камери Adafruit OV5640 - це високоякісна камера з сенсором 5 Мп і об'єктивом 72 градуси з автофокусом. Він пропонує повну електронну систему, необхідну для інтеграції в різноманітні проекти. Об’єктив із низьким рівнем спотворень ідеально підходить для програм безпеки та спостереження, а також для робототехніки.

У порівнянні з існуючими модулями камер, ця плата порушує стандарт, пропонуючи сумісність із існуючими рішеннями. Він має стандартний 2x9-контактний роз’єм, а також додатковий роз’єм, який дозволяє легко підключати до прототипних плат. Модуль дозволяє вибрати зовнішню або внутрішню тактову частоту 24 МГц ("XCLK"). Ця функція не тільки економить контакти GPIO, але й забезпечує стабільний сигнал 24 МГц, навіть якщо мікроконтролер не може його згенерувати.

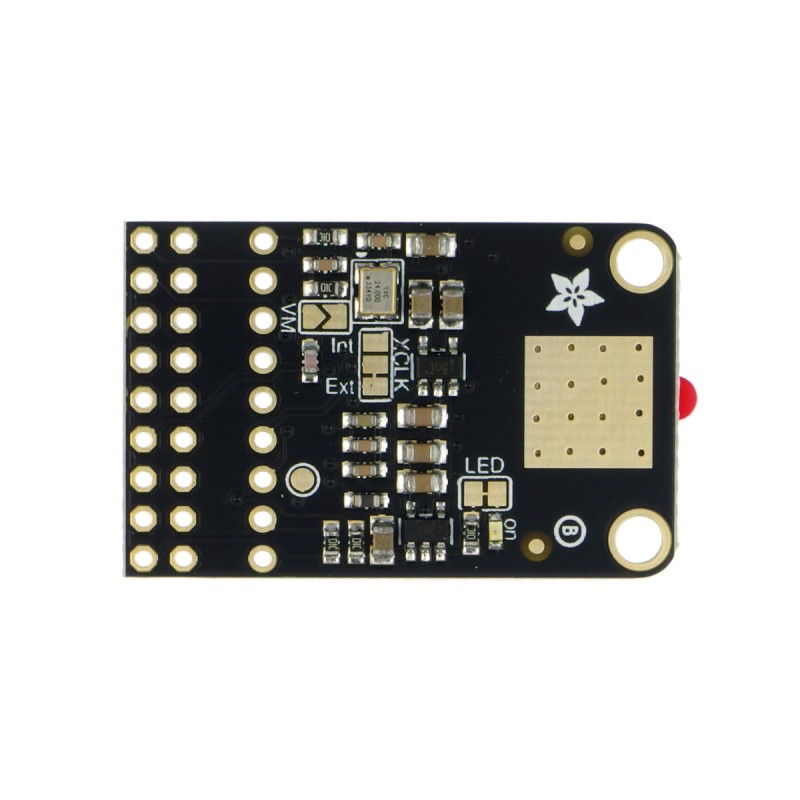

Плата також оснащена зоною охолодження камери та численними отворами для ефективної тепловіддачі. Це особливо корисно під час тривалого використання, запобігаючи перегріванню та зберігаючи оптимальну якість зображення. Для більшої гнучкості модуль має додатковий роз’єм живлення VMotor 3,3 В на DATA1, призначений для модулів камери з автофокусом. Крім того, індикатор живлення 3,3 В на задній панелі модуля можна вимкнути, коли він не використовується.

Незалежно від того, чи працюєте ви над відеоспостереженням, панорамними зображеннями чи іншими творчими проектами, модуль камери Adafruit OV5640 із кутом огляду 72 градуси пропонує розширені функції, гнучкість і надійну роботу для будь-якого застосування.

Увага!

Щоб скористатися функцією автофокусування, ви повинні завантажити новий двійковий файл через I2C і закоротити перемичку VM на задній панелі модуля камери, яка забезпечить живлення 3,3 В для DATA1.

Властивості

• Тип датчика: OV5640
• Роздільна здатність: 5 МП, 2592 x 1944 пікселів
• Лінза: 1/4"
• F.NO: 2.6
• Кут огляду: 72°
• Площа зображення: 3673,6 мкм x 2738,4 мкм
• Розмір пікселя 1,4 мкм x 1,4 мкм
• ІЧ фільтр
• Автофокус
• 2x9 контактний роз'єм
• Можливість вибору джерела тактового сигналу
• Площа тепловіддачі
• Настроюваний світлодіод живлення
• Перемичка живлення автофокусу
• Розміри: 35,7 х 23 х 17,5 мм

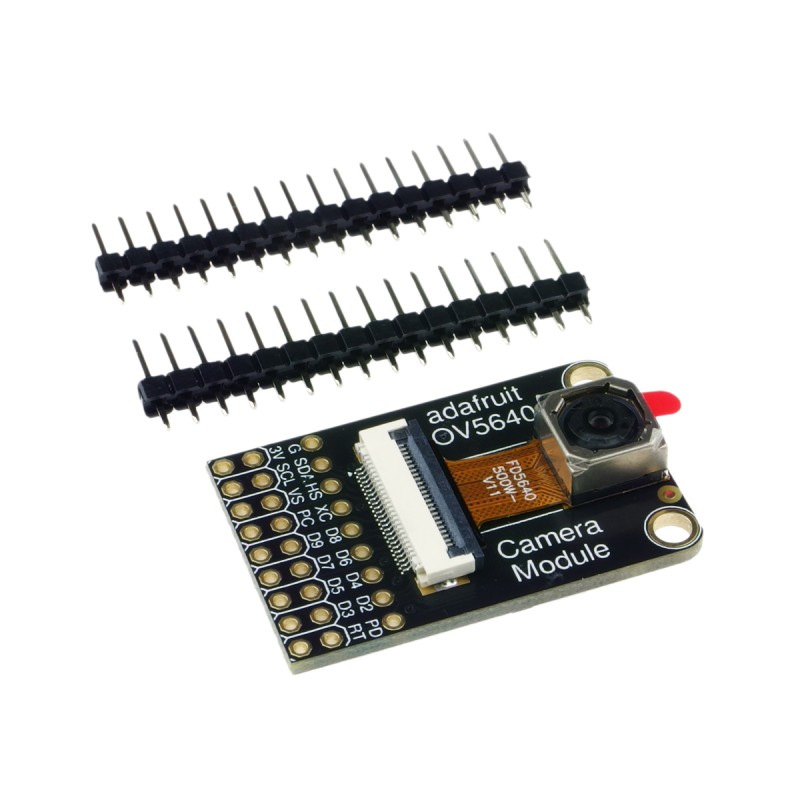

В комплекті

• OV5640 Роз'ємний модуль камери
• 2 штифтові прямі роз'єми
