BD65496MUV - щітковий модуль драйвера двигуна постійного струму

опис

Компактна плата керування на базі контролера двигуна ROHM BD65496MUV, призначена для двонаправленого керування однощітковим двигуном постійного струму. Система працює в широкому діапазоні напруги від 2 В до 16 В і може видавати до 1,2 А безперервного струму (до 5 А імпульсно протягом кількох мілісекунд).

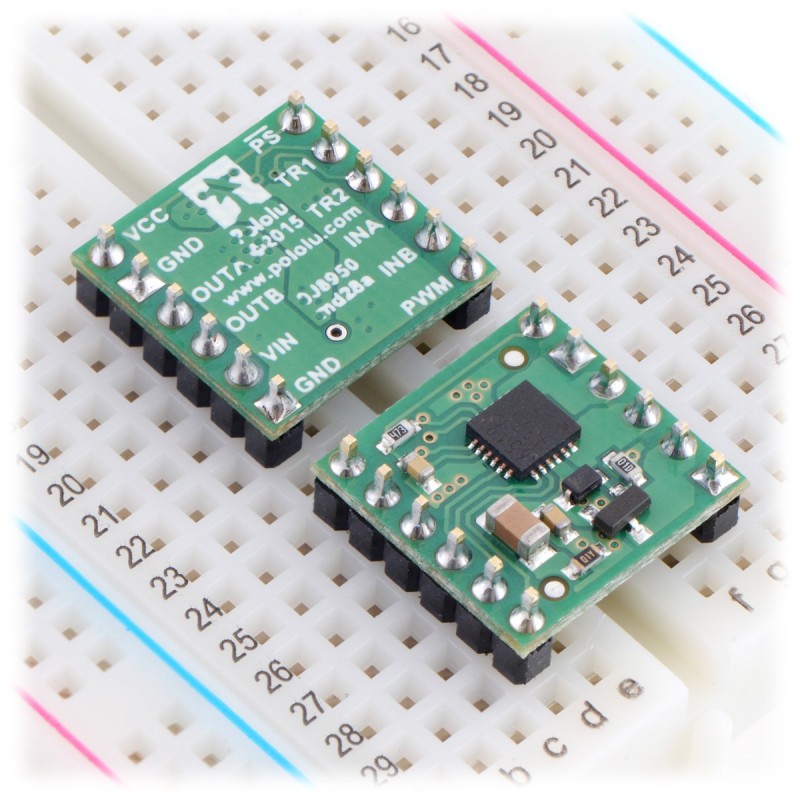

Через дуже малий розмір оригінального SMD-чіпа, його може бути важко використовувати окремо. Версія Pololu вирішує цю проблему, забезпечуючи крок розведення контактів 2,54 мм, що ідеально підходить для макетних плат та прототипування. Крім того, плата має захист від зворотної полярності.

Властивості

• Тип драйвера: одинарний H-міст
• Підтримувані двигуни: 1 × щітковий двигун постійного струму
• Напруга живлення двигуна (VIN): 2 В – 16 В
• Логічна напруга (VCC): 2,5 В – 5,5 В
• Вихідний струм: 1,2 А безперервний, до 5 А імпульсний (короткочасний)
• Режими керування: IN/IN – два сигнали керування (наприклад, ШІМ + ШІМ), EN/IN – один контакт напрямку, інший контакт ШІМ (швидкість)
• Частота ШІМ: до 500 кГц (час наростання/спаду налаштовується)
• Захист: від зниженої напруги (UVLO), теплового (перегріву), короткого замикання, захисту від зворотної полярності (на платі Pololu)
• Режим енергозбереження (PS): можливість вимкнути міст і дозволити двигуну вільно працювати

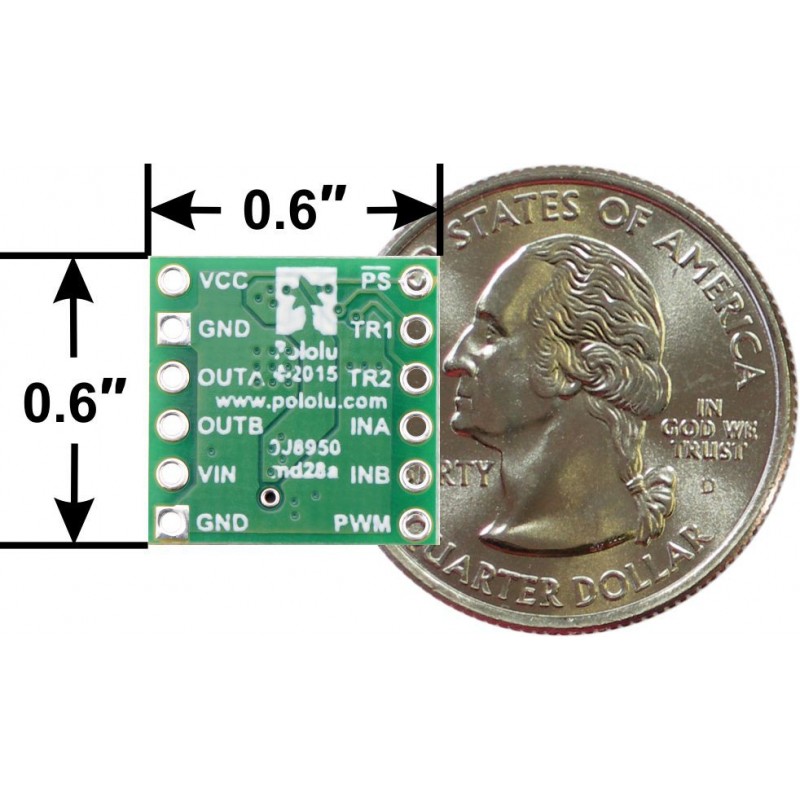

• Розміри: 0,6 дюйма × 0,6 дюйма (приблизно 15 × 15 мм)
• Вага: приблизно 0,6 г (без штифтів)

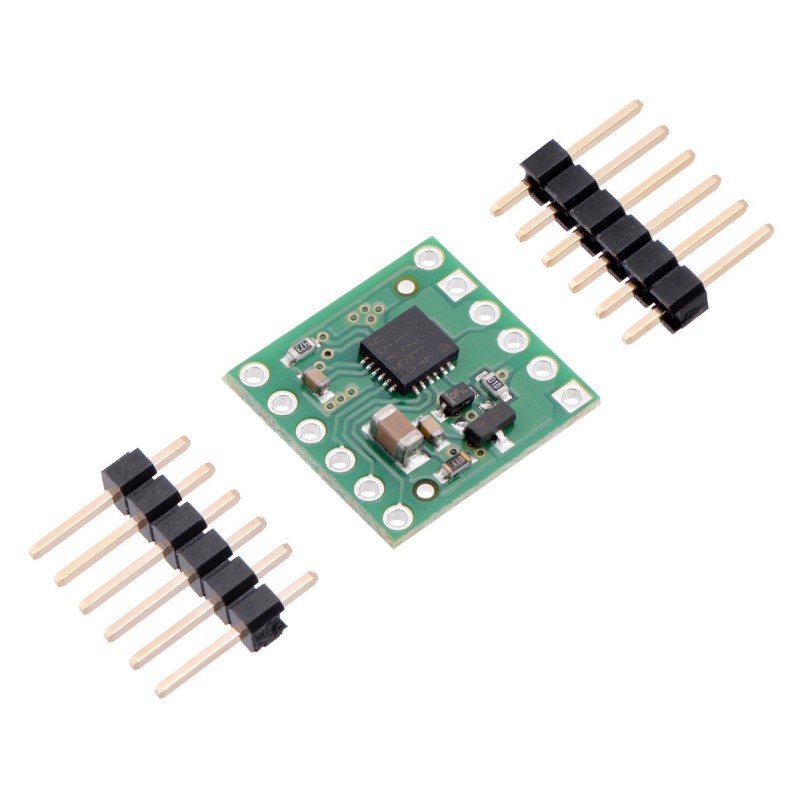

В комплекті

• Плата Pololu 2960 з впаяним контролером BD65496MUV
• 2 x 1x6 чоловічі штифтові роз'єми (2,54 мм) для самостійного паяння

Двигун, кабелі та мікроконтролер не входять до комплекту
