Плата розробки з 3,49-дюймовим сенсорним екраном та ESP32-S3R8 у корпусі типу A та батареєю -...

опис

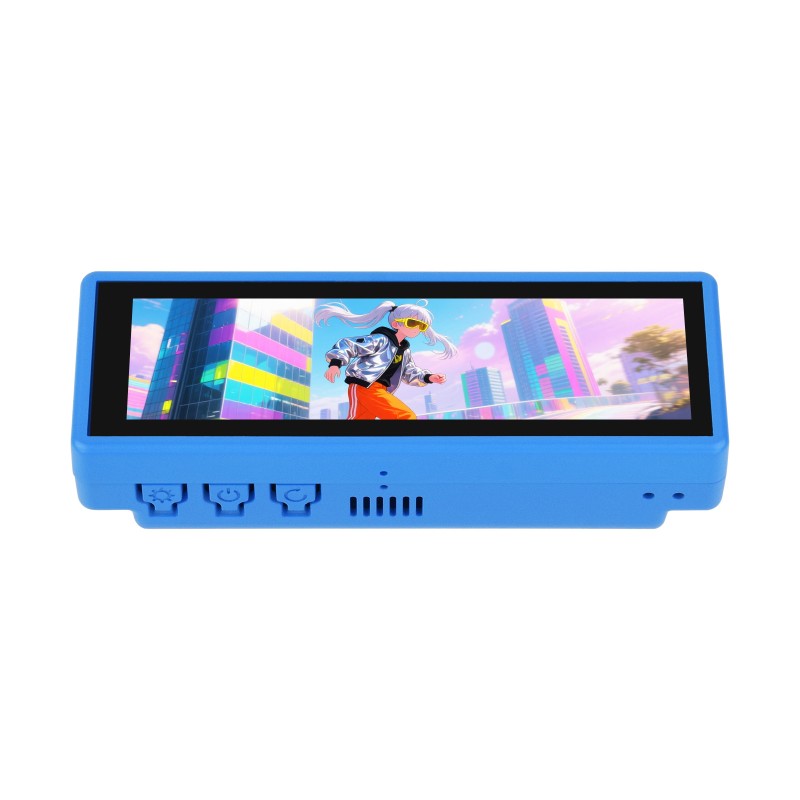

Ця високопродуктивна плата розробки базується на чіпі ESP32-S3R8 з двоядерним процесором Xtensa LX7, що працює на частоті до 240 МГц. Вона оснащена 3,49-дюймовим ємнісним сенсорним IPS-екраном з роздільною здатністю 172x640 пікселів. Вона підтримує Wi-Fi 2,4 ГГц (802.11 b/g/n) та Bluetooth 5 (LE), використовує вбудовану антену та пропонує широкі можливості зв'язку.

Вбудовані функції включають 8 МБ PSRAM, 16 МБ флеш-пам'яті, мікросхему PCF85063 RTC, 6-осьовий датчик IMU QMI8658, подвійний мікрофон та аудіокодеки ES8311 та ES7210 з функцією шумозаглушення та луни. Слот для карти microSD дозволяє розширити пам'ять, а роз'єм IPEX1 дозволяє підключити зовнішню антену.

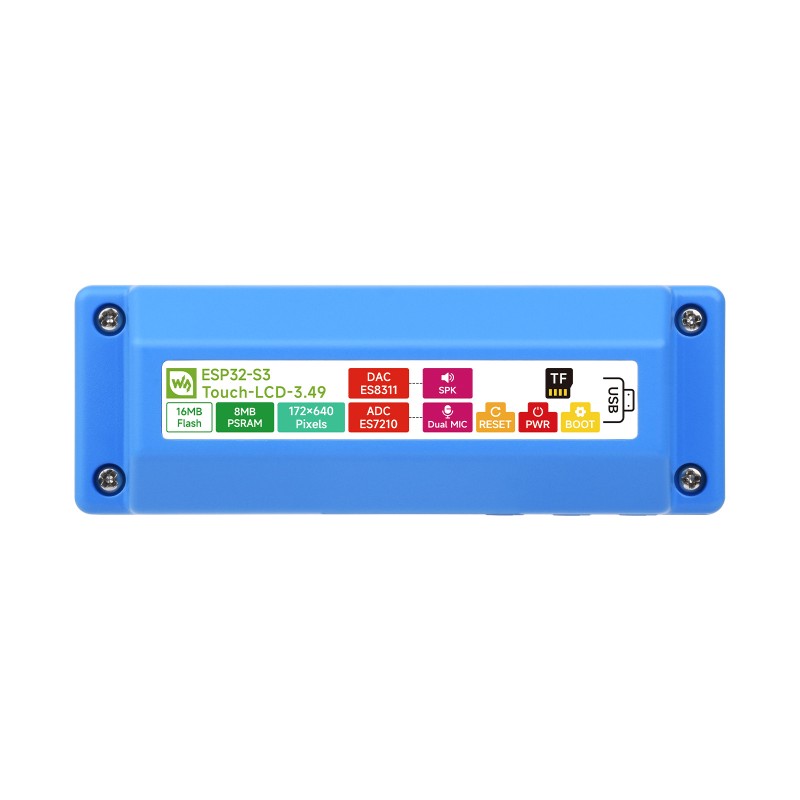

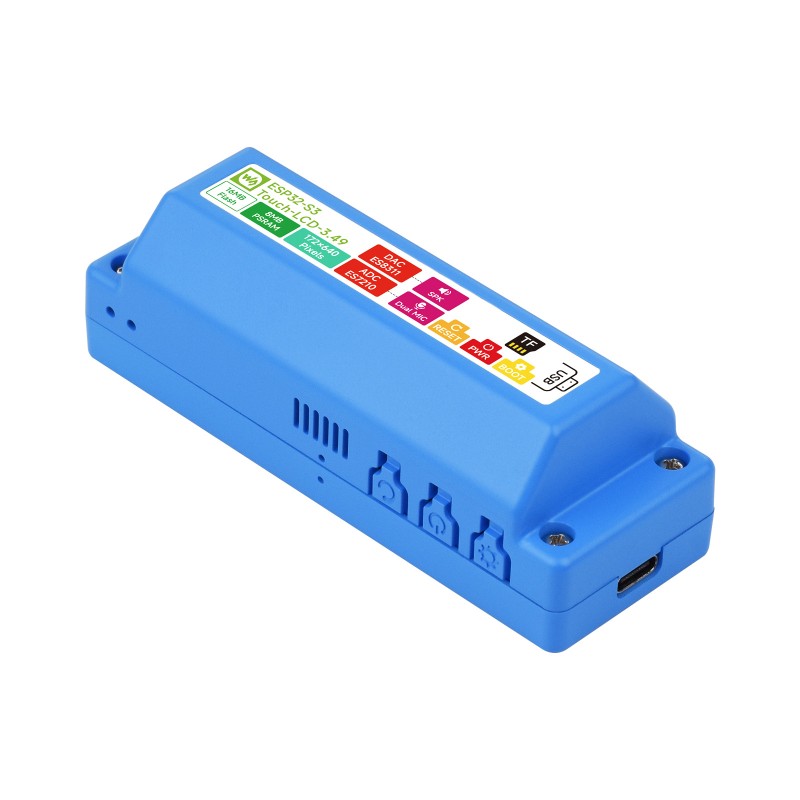

Пристрій розміщено в корпусі Case A, в якому встановлено літієву батарею 18650. Корпус оснащений кнопками живлення, завантаження та регулювання підсвічування. На задній панелі розташовані порти USB Type-C, порт зарядки MX1.25, роз'єм для динаміка та 22-контактний порт розширення (2,54 мм).

Підтримка середовищ розробки ESP-IDF та Arduino IDE, а також підтримка рішень для голосової взаємодії (офлайн та онлайн) дозволяють проектувати складні системи Інтернету речей та HMI.

Властивості

• ESP32-S3R8: двоядерний процесор Xtensa LX7, 240 МГц
• Пам'ять: 512 КБ SRAM, 384 КБ ROM, 8 МБ PSRAM, 16 МБ флеш-пам'яті
• Екран: 3.49" IPS, 172 × 640, 16.7 млн кольорів, ємнісний сенсорний
• Драйвер: AXS15231B (QSPI – РК-дисплей, I2C – сенсорний)
• Підключення: Wi-Fi 2,4 ГГц (802.11 b/g/n), Bluetooth 5 (LE)
• Аудіо: ES8311 (ЦАП), ES7210 (АЦП), подвійний мікрофон
• Датчики: QMI8658 (3-осьовий акселерометр + 3-осьовий гіроскоп)
• RTC: PCF85063 з резервним копіюванням часу
• Слот для карти MicroSD (TF), підтримка FAT32
• Джерело живлення: вбудований літій-іонний акумулятор 18650 (зарядка через роз'єм MX1.25)
• Роз'єми: USB Type-C, IPEX1 (антена), аудіовихід, 22-контактний подовжувач (2,54 мм)
• Підтримка ESP-IDF та Arduino IDE
• Підтримка розпізнавання мовлення та голосової взаємодії (офлайн/онлайн)
• Розміри: 98,50 x 28,99 x 31,80

В комплекті

• ESP32-S3-Touch-LCD-3.49 (корпус A) x1
• 1 літієва батарея 18650
