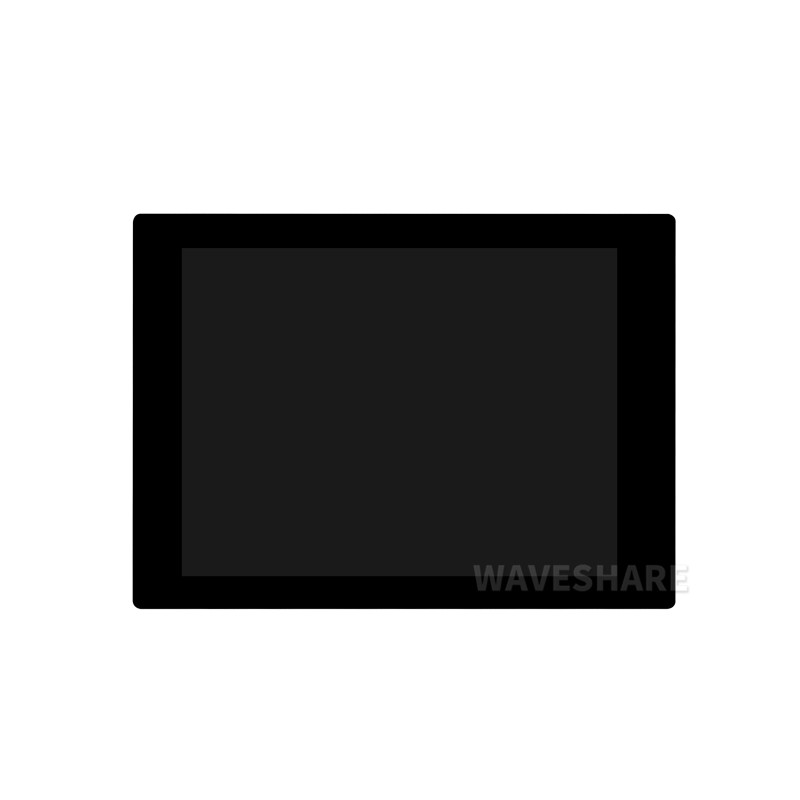

Плата розробки ESP32-S3 з сенсорним AMOLED екраном 2.41 дюйма, роздільна здатність 600×450 - Waveshare 30563

опис

Плата розробки ESP32-S3-Touch-AMOLED-2.41 оснащена мікроконтролером ESP32-S3R8 з двоядерним процесором Xtensa® LX7 з тактовою частотою до 240 МГц. Пристрій підтримує Wi-Fi та Bluetooth 5 (LE) з частотою 2,4 ГГц, а також пропонує 16 МБ флеш-пам'яті та 8 МБ PSRAM. Вбудований 2,41-дюймовий AMOLED-дисплей з роздільною здатністю 600x450 пікселів підтримує 16,7 мільйона кольорів, а сенсорний контролер FT6336 забезпечує підтримку ємнісного сенсорного керування через інтерфейс I2C.

Плата містить додаткові периферійні пристрої, зокрема QMI8658 IMU (акселерометр і гіроскоп), годинник реального часу (RTC) PCF85063, роз'єм для карти TF, порт USB Type-C, гніздо для літієвої батареї (MX1.25), кнопки BOOT, PWR та RST, інтерфейси UART та I2C на роз'ємах SH1.0, а також 34-контактний роз'єм GPIO. Ця версія не має корпусу та захисної кришки.

Властивості

• Мікроконтролер: ESP32-S3R8, 2× Xtensa® LX7 240 МГц
• Пам'ять: 512 КБ SRAM, 384 КБ ROM, 16 МБ Flash, 8 МБ PSRAM
• Підключення: Wi-Fi 802.11 b/g/n, Bluetooth 5 (LE)
• Дисплей: AMOLED 2.41", 600×450 пікселів, 16.7 млн кольорів, QSPI, драйвер RM690B0
• Сенсорна панель: FT6336, ємнісна, інтерфейс I2C з перериваннями
• Датчики: QMI8658 IMU (3-осьовий акселерометр + 3-осьовий гіроскоп)
• RTC: PCF85063 з гніздом для батареї RTC (SH1.0, з можливістю заряджання)
• Кнопка RST, програмовані BOOT та PWR
• Роз'єми: USB-C, UART та I2C (SH1.0 4-контактний), 34-контактний GPIO, слот TF
• Гніздо для літієвої батареї: 3.7V MX1.25 (заряд та розряд)
• Діоди: RGB LED
