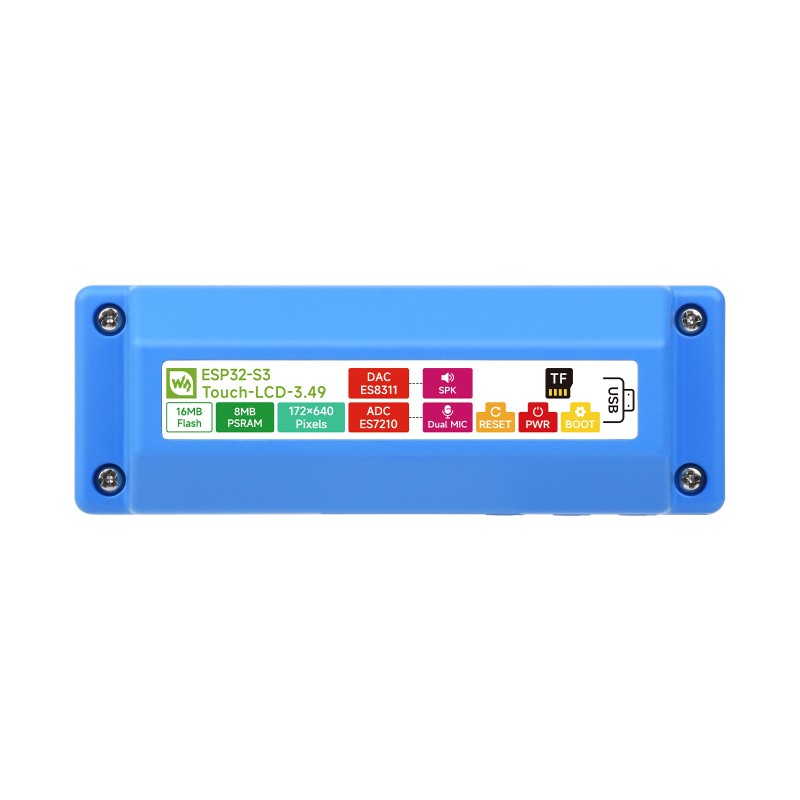

Плата розробки з 3,49-дюймовим сенсорним екраном та ESP32-S3R8 у корпусі B-типу, з батареєю -...

опис

Ця плата розробки з 3,49-дюймовим сенсорним екраном базується на чіпі ESP32-S3R8, який оснащений двоядерним процесором Xtensa LX7 з частотою до 240 МГц. Вона підтримує бездротове з'єднання Wi-Fi (802.11 b/g/n) з частотою 2,4 ГГц та Bluetooth 5 (LE), а також має вбудовану антену. IPS-дисплей з роздільною здатністю 172 x 640 пікселів, 16,7 мільйонами кольорів та ємнісною сенсорною панеллю забезпечують високу якість зображення та точне сенсорне введення.

Пристрій інтегрує 8 МБ PSRAM, 16 МБ Flash, подвійний мікрофон із шумозаглушенням та луною, аудіокодеки ES8311 та ES7210, 6-осьовий датчик IMU QMI8658 та годинник реального часу PCF85063. Він має слот microSD з підтримкою файлової системи FAT32, роз'єм програмування USB Type-C та 22-контактний роз'єм розширення з кроком 2,54 мм.

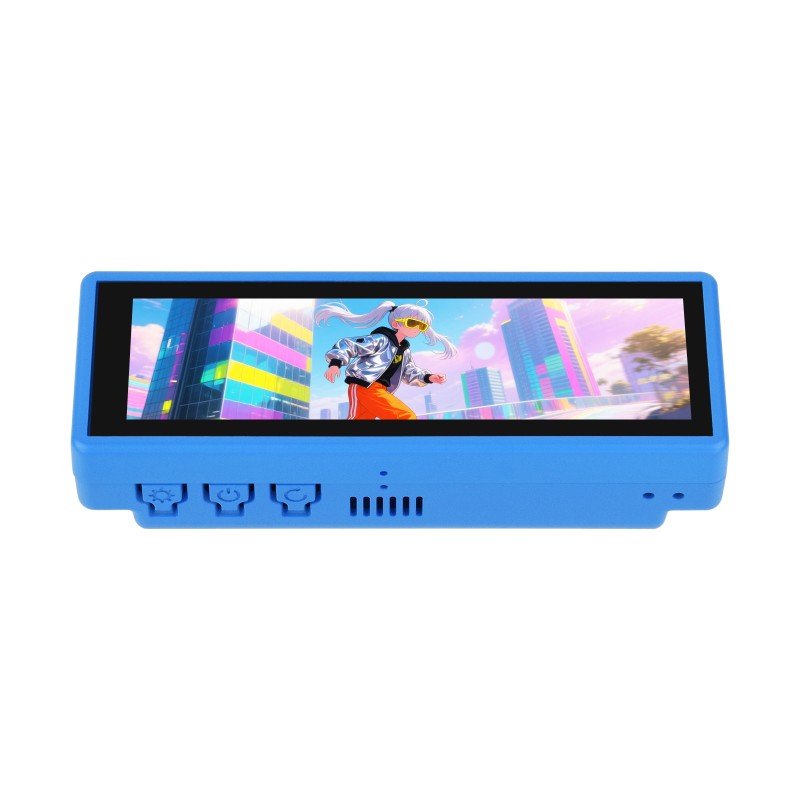

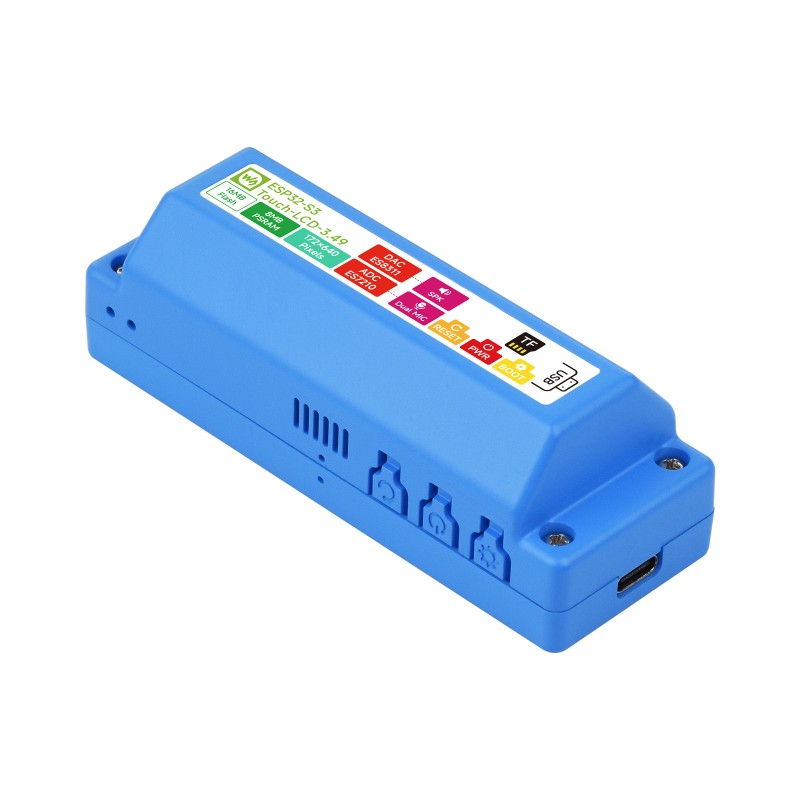

Версія Case B містить вбудований літій-полімерний акумулятор на 3,7 В, розташований у нижній частині корпусу. На передній панелі розташовані кнопки живлення, завантаження та регулювання підсвічування.

Пристрій підтримує середовища ESP-IDF та Arduino IDE і забезпечує функції розпізнавання мовлення як офлайн, так і онлайн.

Властивості

• ESP32-S3R8: двоядерний процесор Xtensa LX7, 240 МГц
• Пам'ять: 512 КБ SRAM, 384 КБ ROM, 8 МБ PSRAM, 16 МБ флеш-пам'яті
• Дисплей: 3,49-дюймовий IPS, 172 x 640, 16,7 млн кольорів, ємнісний сенсорний
• Драйвер: AXS15231B (QSPI – РК-дисплей, I2C – сенсорний)
• Підключення: Wi-Fi 2,4 ГГц (802.11 b/g/n), Bluetooth 5 (LE)
• Аудіо: ES8311 (ЦАП), ES7210 (АЦП), подвійний мікрофон
• Датчики: QMI8658 (3-осьовий акселерометр + 3-осьовий гіроскоп)
• RTC: PCF85063 з резервним копіюванням часу
• Слот для MicroSD (TF), підтримка FAT32
• Джерело живлення: вбудований літій-полімерний акумулятор 3,7 В
• Роз'єми: USB Type-C, IPEX1 (антена), аудіовихід, роз'єм для динаміка, 22-контактний подовжувач (2,54 мм)
• Підтримка ESP-IDF та Arduino IDE
• Підтримка розпізнавання мовлення та голосової взаємодії (офлайн/онлайн)
• Розміри корпусу: 98,50 × 28,99 × 22,80 мм

В комплекті

• ESP32-S3-Touch-LCD-3.49 (корпус B) x1
• 1 літій-полімерний акумулятор 3,7 В
