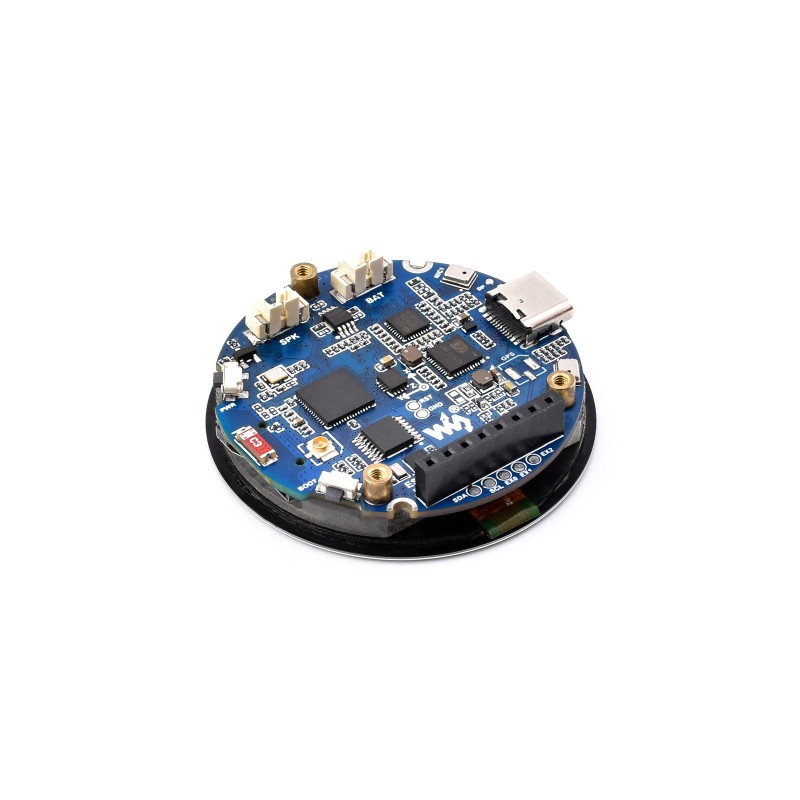

Плата розробки ESP32-S3 з круглим AMOLED-екраном 1,75 дюйма, WiFi та Bluetooth - Waveshare 31261

опис

ESP32-S3-Touch-AMOLED-1.75 — це стандартна плата розробки з 1,75-дюймовим AMOLED-дисплеєм та роздільною здатністю 466x466 пікселів. Пристрій базується на мікроконтролері ESP32-S3R8 з двоядерним процесором Xtensa LX7, що працює на частоті до 240 МГц, що забезпечує підтримку Wi-Fi 2,4 ГГц та Bluetooth 5.0 LE. Плата інтегрує сенсорну панель CST9217, 16 МБ флеш-пам'яті та 8 МБ PSRAM, а також багатий набір периферійних пристроїв, що робить її придатною для створення прототипів пристроїв Інтернету речей, HMI та інтерактивних проектів.

Вбудовані компоненти включають 6-осьовий датчик QMI8658 (акселерометр і гіроскоп), RTC PCF85063, два MEMS-мікрофони з ехоподавленням ES7210, аудіокодек, слот для microSD та роз'єм MX1.25 для літій-іонного акумулятора 3,7 В (опціонально). Живлення та програмування здійснюється через порт USB-C. Завдяки невеликому розміру та підтримці ESP-IDF та Arduino IDE, плата є універсальним рішенням для сучасних мобільних та вбудованих додатків.

Властивості

• Мікроконтролер ESP32-S3R8, двоядерний процесор Xtensa LX7, до 240 МГц
• Пам'ять 512 КБ SRAM, 384 КБ ROM, 8 МБ PSRAM, 16 МБ флеш-пам'яті
• 1,75-дюймовий AMOLED-дисплей, роздільна здатність 466×466, 16,7 мільйонів кольорів
• Контролер дисплея CO5300, сенсорна панель CST9217 (I2C)
• Датчик IMU QMI8658 (3-осьовий акселерометр + 3-осьовий гіроскоп)
• RTC PCF85063 на базі PMIC AXP2101
• Два MEMS-мікрофони з системою ехоподавлення ES7210
• Підтримка аудіо: аудіокодек, роз'єм для динаміків MX1.25, динамік 8Ω 2 Вт у комплекті
• Підключення: Wi-Fi 2,4 ГГц (802.11 b/g/n), Bluetooth 5.0 LE, BLE Mesh
• Інтерфейси: USB-C, слот для microSD, 8-контактний 2,54 мм (GPIO, UART, I2C, розширення)
• Джерело живлення: USB-C або літій-іонний акумулятор 3,7 В (MX1.25, підтримка заряджання та розряджання)
• Кнопки PWR та BOOT (програмовані)
• Підтримка ESP-IDF та Arduino IDE
• Розміри: 48,96 × 10,40 мм

В комплекті

• ESP32-S3-Touch-AMOLED-1.75 ×1
• Динамік 8 Ом 2 Вт ×1
