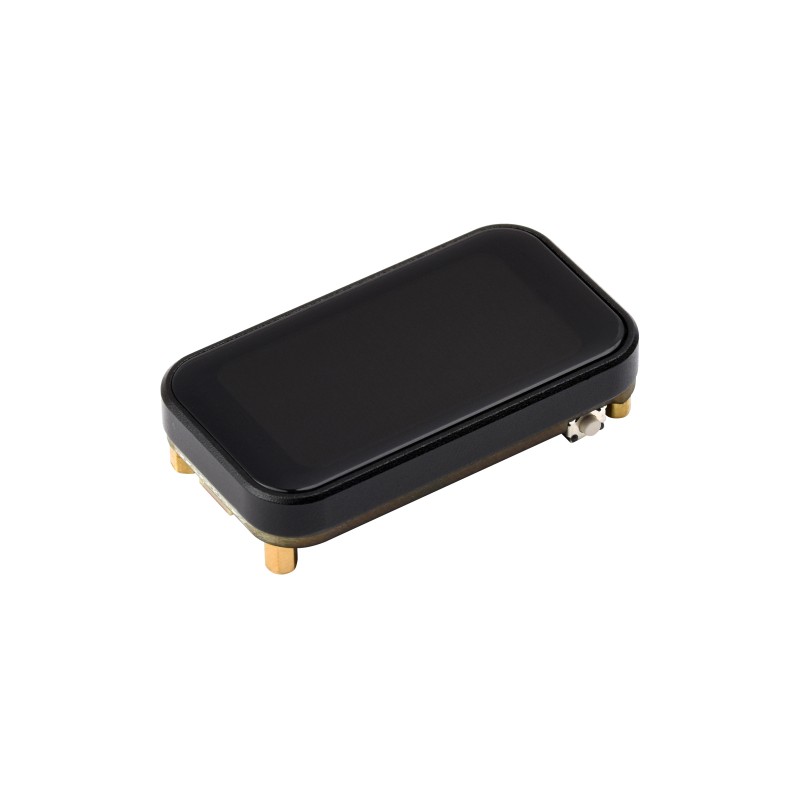

Плата розробки ESP32-C6 з 1,47-дюймовим сенсорним IPS-екраном, Wi-Fi6 та BLE5 - Waveshare 31203

опис

ESP32-C6-Touch-LCD-1.47 — це компактна плата розробки на базі чіпа ESP32-C6FH8, оснащена двоядерним процесором RISC-V (основна частота 160 МГц, суб-частота 20 МГц) з підтримкою Wi-Fi 6 (802.11 ax/b/g/n) та Bluetooth 5 LE/Mesh. Вбудований 1,47-дюймовий сенсорний IPS-екран з роздільною здатністю 172x320 пікселів підтримує 262 тисячі кольорів та забезпечує плавну роботу графічних бібліотек, таких як LVGL, що робить модуль ідеальним рішенням для проектів HMI та IoT-пристроїв.

Плата містить слот для TF-карти, 6-осьовий датчик QMI8658 (акселерометр і гіроскоп), кнопки BOOT та RESET, а також порт USB-C для живлення та програмування. Стандартна версія постачається без попередньо припаяних pinheaders, що забезпечує гнучкий монтаж та інтеграцію з іншими модулями.

Властивості

• Мікроконтролер ESP32-C6FH8, 32-бітний двоядерний RISC-V (160 МГц + 20 МГц)
• Пам'ять: 320 КБ ПЗП, 512 КБ СХП, 16 КБ ЛПХП, 8 МБ флеш-пам'яті
• 1,47-дюймовий IPS-дисплей, роздільна здатність 172×320, 262 тисячі кольорів
• Драйвер дисплея JD9853, драйвер сенсорного керування AXS5106L
• Інтерфейс дисплея SPI, сенсорний інтерфейс I2C
• Підключення: Wi-Fi 6 (2,4 ГГц, 802.11 ax/b/g/n), Bluetooth 5 LE, BLE Mesh
• Датчик IMU QMI8658 (3-осьовий акселерометр + 3-осьовий гіроскоп)
• Слот для TF-карти для зберігання даних
• Порт USB-C для програмування та живлення
• Кнопки скидання та завантаження
• Регулятор ME6217C33M5G (LDO, 800 мА)
• Підтримка низького енергоспоживання (режими енергозбереження)
• Розміри: 44,50 × 24,55 × 10,60 мм

В комплекті

• ESP32-C6-Touch-LCD-1.47 ×1
• Роз'єм для штифтів (неприпаяний) ×2
