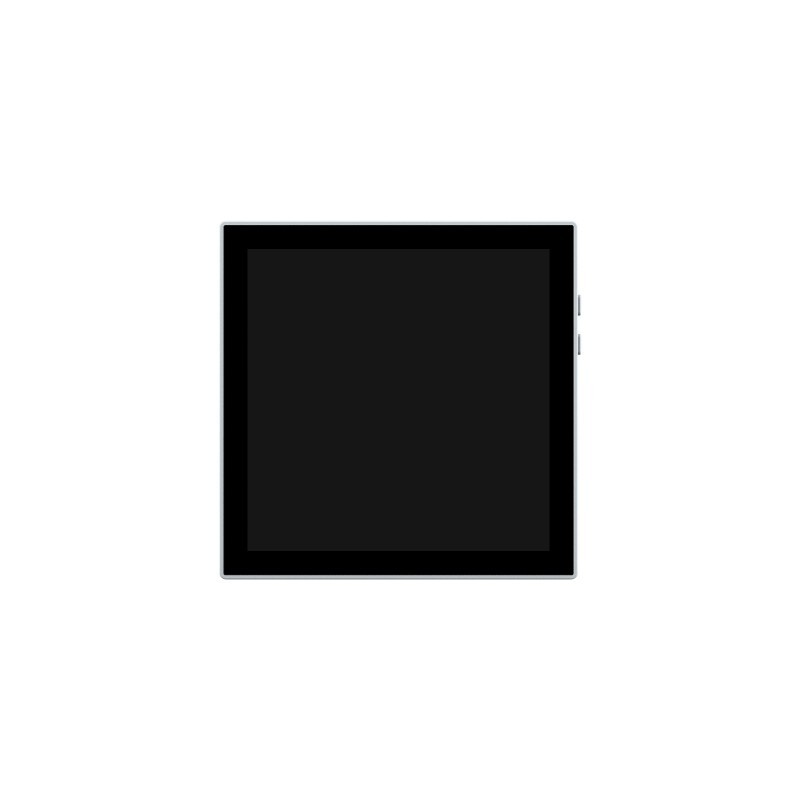

Плата розробки ESP32-P4 Smart 86 Box для інтелектуального керування - Waveshare 31570

опис

Панель розробки розміром 86x86 мм із 4-дюймовим сенсорним IPS-екраном роздільною здатністю 720x720 пікселів, заснована на контролері ESP32-P4 з двоядерним 32-бітним процесором RISC-V. Ця версія оснащена портом Ethernet, інтерфейсом RS485 та двома реле. Підходить для застосування в промисловій автоматизації, управлінні Інтернетом речей та HMI, панель забезпечує швидку інтеграцію з локальними мережами та інтелектуальними системами керування, а також пропонує розширені можливості обробки зображень та аудіо та криптографічний захист.

Він підтримує 5-точковий сенсорний контроль, USB OTG 2.0 HS, Wi-Fi 6 та Bluetooth 5 LE (через ESP32-C6). Він також підтримує камери MIPI-CSI (в іншій версії) та має розширену підтримку звуку з луноприглушенням.

Властивості

• Процесор: ESP32-P4, RISC-V 32-бітний двоядерний + одноядерний
• Оперативна пам'ять/флеш-пам'ять: 32 МБ PSRAM, 32 МБ NOR Flash
• Дисплей: 4-дюймовий IPS 720×720 пікселів, GT911, 5-точковий сенсорний екран
• Кут огляду: 170°
• Яскравість: 400 кд/м²
• Контраст: 1200:1
• Ethernet 10/100M (RJ45)
• RS485 (з гальванічною розв'язкою)
• 2 × реле (10A 250VAC / 30VDC, оптоелектронна ізоляція)
• USB OTG 2.0 (тип A)
• USB-UART (Type-C)
• Підтримка карт MicroSD (SDIO 3.0)
• Аудіоінтерфейси: ES8311 (кодек), ES7210 (ехоподавлення), 2 × мікрофон, роз'єм для динаміка
• Підтримка RTC (роз'єм резервного акумулятора)
• Підключення: ESP32-C6-MINI, Wi-Fi 6 (2,4 ГГц), Bluetooth 5 LE (SDIO)
• Розміри: 86,5 мм × 86,5 мм × 36,5 мм
• Монтаж: для монтажних коробок типу 86 (рекомендована глибина ≥35 мм при використанні Ethernet)
• Джерело живлення: DC 6-30 В (гвинтовий затискач)
