KAmodESP32 ETH+POE - плата ESP32 WiFi Bluetooth Ethernet PoE

опис

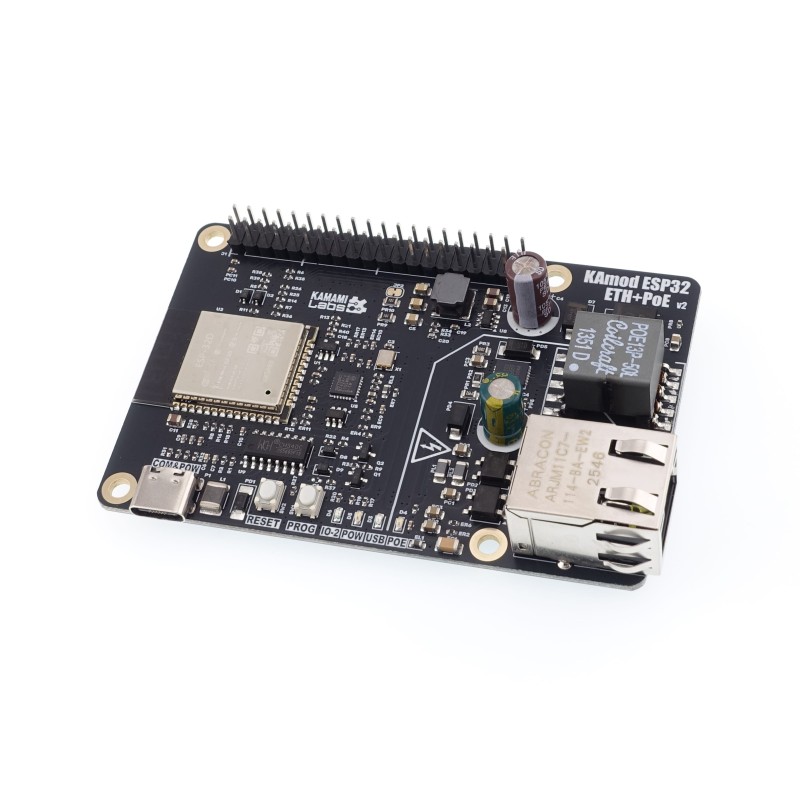

Плата KAmodESP32 ETH+POE містить модуль ESP32-WROOM-32, який забезпечує бездротовий зв'язок Wi-Fi на частоті 2,4 ГГц у стандарті IEEE 802.11 b/g/n та Bluetooth 4.2 LE. Окрім бездротового підключення, система оснащена дротовим інтерфейсом Ethernet 10/100 Мбіт/с на базі контролера LAN8742 зі стандартним роз'ємом RJ45, що дозволяє інтеграцію в мережеву інфраструктуру.

Програмування здійснюється за допомогою вбудованого перетворювача USB-UART з роз'ємом USB-C. Плата доповнена блоком живлення PoE, сумісним зі стандартом IEEE 802.3af/at Class 0, що дозволяє подавати живлення безпосередньо через кабель Ethernet. Стабілізатори забезпечують напругу 5 В та 3,3 В із загальним струмом до 1 А для живлення модуля та додаткових компонентів.

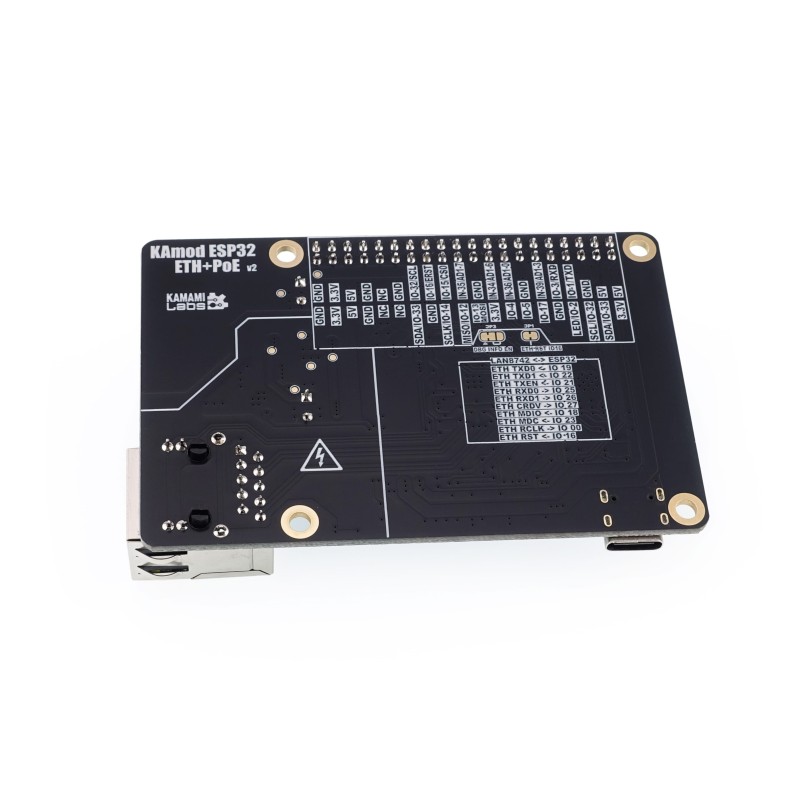

Механічна конструкція відповідає форм-фактору Raspberry Pi та використовує стандартний 40-контактний роз'єм GPIO. Роз'єм забезпечує лінії введення/виведення, інтерфейси зв'язку та напруги живлення 5 В та 3,3 В. Плата призначена для проектів Інтернету речей, систем автоматизації та пристроїв, що потребують одночасної підтримки Wi-Fi, Bluetooth та Ethernet.

Властивості

• Модуль: ESP32-WROOM-32
• Мікропроцесор: Xtensa Dual-Core 32-bit LX6, до 240 МГц
• SRAM-пам'ять: 520 кБ
• Флеш-пам'ять: 4 МБ SPI Flash
• Зв'язок Wi-Fi: 2,4 ГГц IEEE 802.11 b/g/n
• Bluetooth: 4.2 LE
• Інтерфейс Ethernet: LAN8742, 10/100 Мбіт/с, повний/напівдуплексний
• Мережевий роз'єм: RJ45
• Конвертер USB-UART: роз'єм USB-C
• Джерело живлення PoE: IEEE 802.3af/at Class 0
• Вихідна напруга: 5 В і 3,3 В
• Максимальний вихідний струм: 1 А
• Захист: від перенапруги, перевантаження, термічний
• Роз'єм GPIO: 40-контактний стандарт Raspberry Pi
• Розміри: 85 х 56 мм
• Висота: прибл. 20 мм
