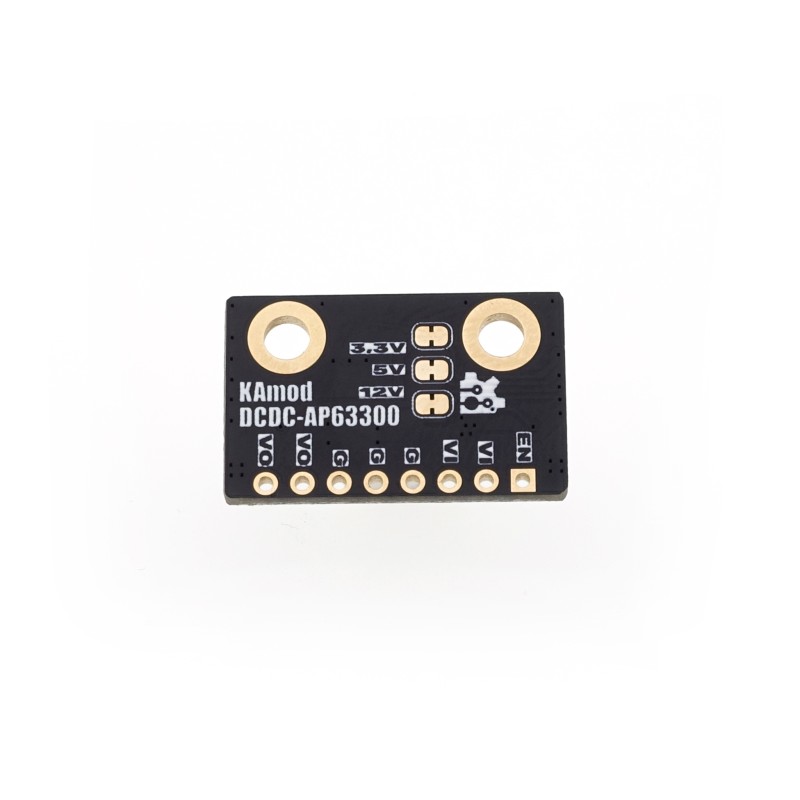

KAmod DCDC AP63300 - Модуль понижувального перетворювача 3.3/5/12V 1A

опис

Компактний модуль понижувального перетворювача на базі AP63300, розроблений для систем понижувального живлення в електронних пристроях та вбудованих конструкціях. Його конструкція 24 x 16 мм дозволяє інтеграцію в середовища з обмеженим простором, такі як портативні пристрої, модулі Інтернету речей або системи автоматизації.

Пристрій працює в діапазоні вхідної напруги від 3,5 В до 32 В, забезпечуючи стабільну вихідну напругу, яку можна вибрати з трьох значень: 3,3 В, 5 В або 12 В. Вибір напруги здійснюється за допомогою SMD-перемичок. Модуль підтримує навантаження до 2 А в перехідному режимі та до 1 А в безперервному режимі, при цьому ефективність перетворення досягає приблизно 90% при струмі 1 А. Додатковий вхід дозволяє перемикати пристрій у режим очікування, зменшуючи споживання енергії в енергоефективних застосуваннях.

Властивості

• Інтегральна схема: AP63300
• Вхідна напруга: 3,5 - 32 В
• Вихідна напруга: 3,3 В / 5 В / 12 В (вибирається за допомогою SMD-перемичок)
• Максимальний безперервний вихідний струм: 1 А
• Максимальний миттєвий вихідний струм: 2 А
• Мінімальна різниця вхідної та вихідної напруги: 1 В
• Робоча частота: 500 кГц
• ККД: прибл. 90% при 1 А
• Вхід для режиму очікування: так
• Захист від перенапруги, перевантаження та перегріву
• Розміри: 24 х 16 мм
