DRV8835 Шилд для керування щітковими двигунами постійного струму. Pololu

опис

Компактний платіжний щит для Arduino, що дозволяє керувати двома щітковими двигунами постійного струму (або одним двигуном високого струму). Використовує мікросхему DRV8835 (подвійний H-міст), адаптовану для низьких напруг та малих двигунів. Завдяки готовій бібліотеці Arduino та простому підключенню, підходить для роботів, навчальних проектів та мехатронних прототипів.

Властивості

• Драйвер: DRV8835 (подвійний H-міст)
• Живлення двигуна: 1,5–11 В
• Вихідний струм: 1,2 А безперервний / 1,5 А піковий на канал, 2,4 А безперервний / 3 А піковий (паралельні канали)
• Режими керування: ФАЗА/ВКЛЮЧЕНО (за замовчуванням), ВХІД/ВХІД (після модифікації)
• ШІМ: до 250 кГц (тиха робота)
• Захист: зворотна полярність, перевантаження по струму, тепловий, ультрафіолетовий
• Сумісність: Arduino Uno, Leonardo, Mega 2560, Due та інші сумісні
• Додатково: можливість живлення Arduino від VIN-шилда (з дотриманням правил безпеки)

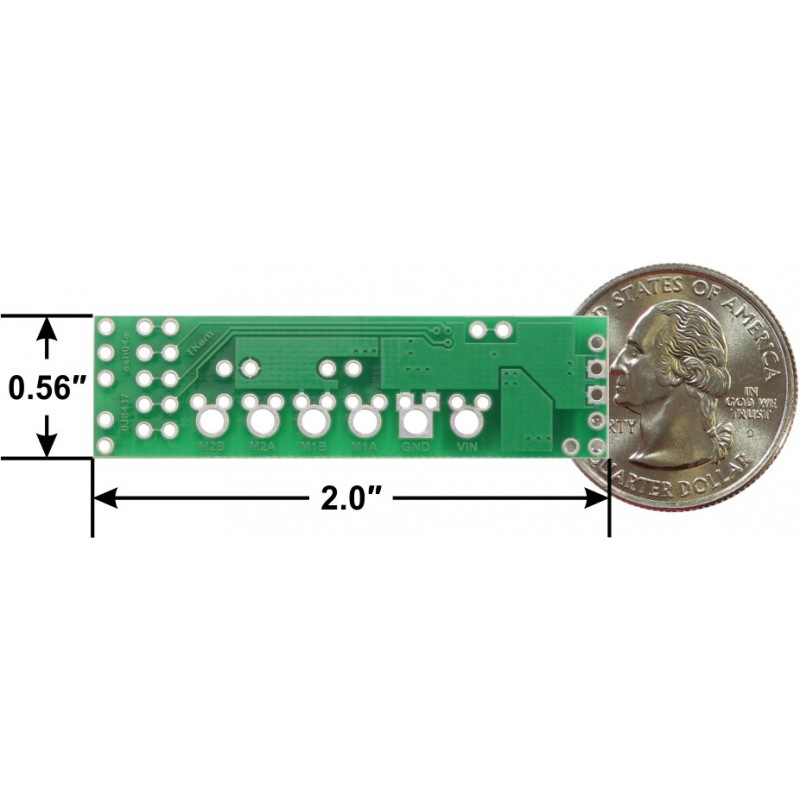

• Розміри / вага: приблизно 50,8 × 14,2 мм / ~2,3 г (без контактів)

В комплекті

• Драйвер подвійного двигуна Shield DRV8835 (зібраний з SMD-компонентів)
• Роз'єм для контактів Goldpin (підлягає пайці)
• 2-контактні гвинтові роз'єми (для підключення двигунів та джерела живлення)
• Перемичка (замикаючий блок) для опцій конфігурації

Примітка: плата Arduino не входить до комплекту
