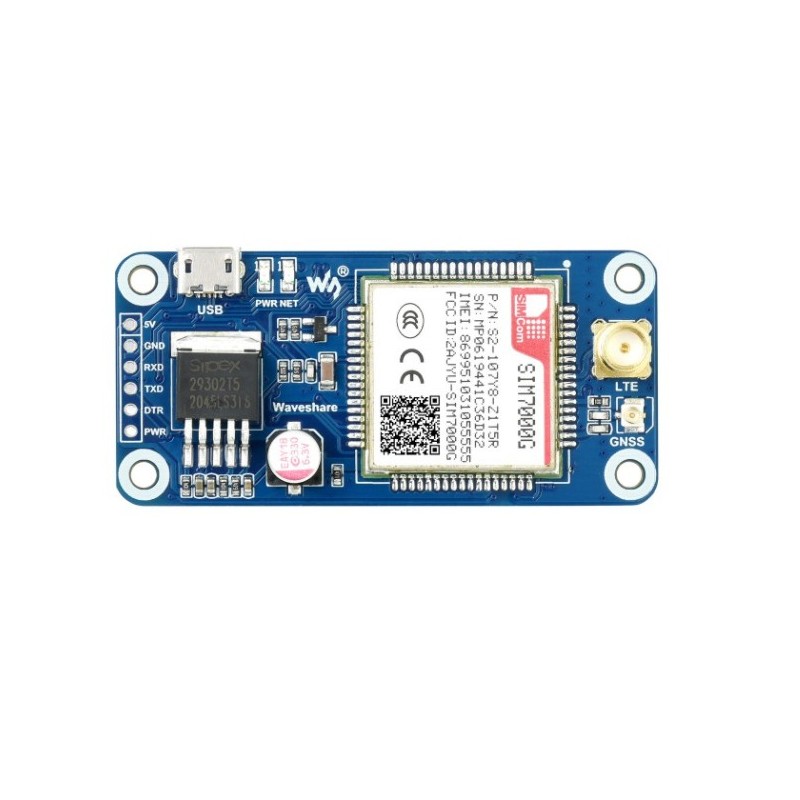

Захист HAT SIM7000G NB-IoT з NB-IoT/Cat-M/EDGE/GPRS для Raspberry Pi - Waveshare 20681

опис

SIM7000G NB-IoT HAT – це модуль, що розширює можливості Raspberry Pi, забезпечуючи зв'язок через стільникові мережі GSM/GPRS, NB-IoT та позиціонування GNSS у системах GPS, BeiDou та GLONASS. Чіп Simcom SIM7000EG дозволяє здійснювати та приймати дзвінки, надсилати та отримувати SMS-повідомлення та користуватися бездротовим Інтернетом. Модуль керується AT-командами через інтерфейс UART (за замовчуванням 9600 біт/с).

NB-IoT HAT має кілька комунікаційних функцій: NB-IoT, CAT-M, EDGE, GPRS та GNSS. NB-IoT (вузькосмуговий Інтернет речей) – це зростаюча технологія зв'язку Інтернету речей, що розвивається на базі LTE (4G), перевагами якої є низьке енергоспоживання, низька вартість та широке покриття. Він знайде застосування в таких сферах, як розумні пристрої, дистанційне керування, відстеження, дистанційний моніторинг, електронна охорона здоров'я, мобільні POS-термінали та спільний прокат велосипедів. GSM/GPRS та EDGE – це традиційні технології 2G/2.5G, які дозволяють надсилати SMS-повідомлення або здійснювати інші бездротові дзвінки.

Модуль підключається до мінікомп'ютера через стандартний 40-контактний роз'єм. На сторінці Wiki продукту доступна розширена підтримка у вигляді бібліотек для Raspberry Pi, Arduino та STM32. Повна документація доступна на сторінці Вікі продукту.

Властивості

• Стандартний 40-контактний роз'єм GPIO Raspberry Pi
• Підтримує TCP, UDP, PPP, HTTP, FTP, MQTT, SMS, Mail тощо.
• Підтримує позиціонування GNSS (GPS, BeiDou, GLONASS)
• Вбудований USB-інтерфейс для тестування AT-команд, отримання даних позиціонування GPS
• Контрольні контакти UART для підключення до хост-плат, таких як Arduino/STM32
• Вбудований перетворювач рівня напруги, за замовчуванням 3,3 В, може бути переключений на 5 В за допомогою резистора 0 Ом
• Слот для SIM-картки, сумісний як зі звичайною SIM-карткою, так і з карткою, призначеною для NB-IoT
• 2 х світлодіодні індикатори
• Швидкість передачі: 300 біт/с ~ 3686400 біт/с (за замовчуванням 115 200 біт/с)
• Управління через AT-команди (3GPP TS 27.007, 27.005 і вдосконалені SIMCOM AT-команди)
• Підтримує SIM Application Toolkit: SAT Class 3, GSM 11.14 Release 98, USAT
• Живлення: 5В
• Робоча напруга: 5 В/3,3 В (за замовчуванням 3,3 В)
• Струм холостого ходу: 1,2 мА
• Режим енергозбереження: 9uA
• Робоча температура: від -40 до 85°C
• Розміри: 30,2 х 65 мм

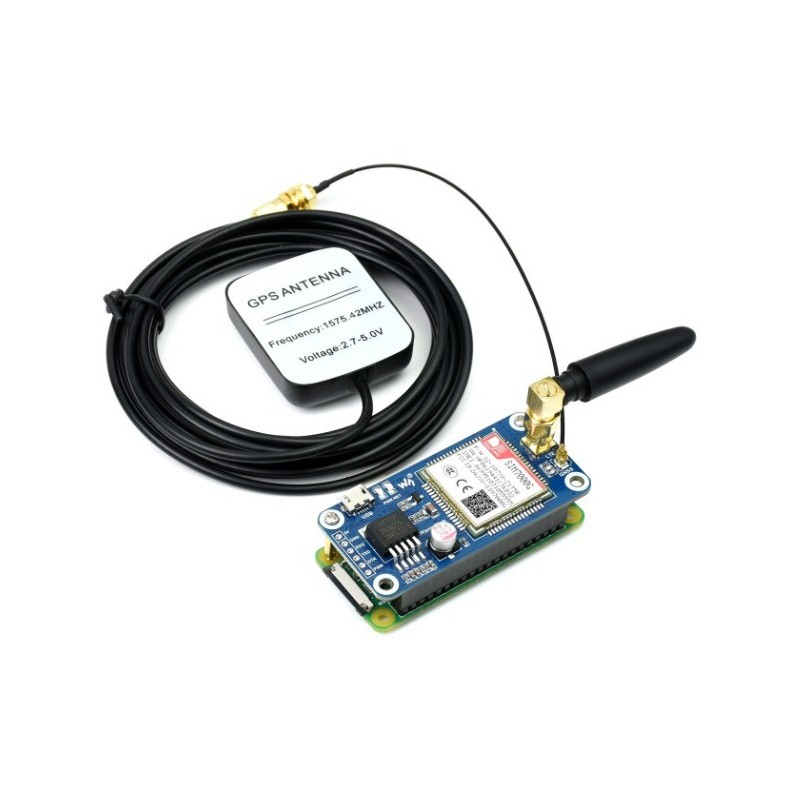

В комплекті

• SIM7000G NB-IoT HAT
• GSM антена
• Зовнішня GPS-антена (B)
• Кабель MicroUSB - USB A
• Набір гвинтів
