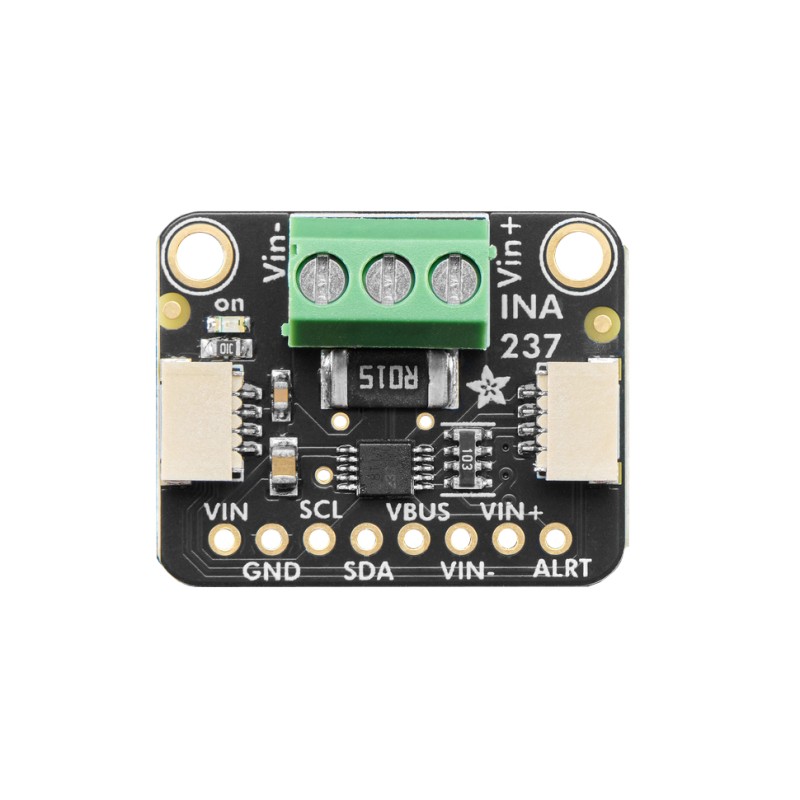

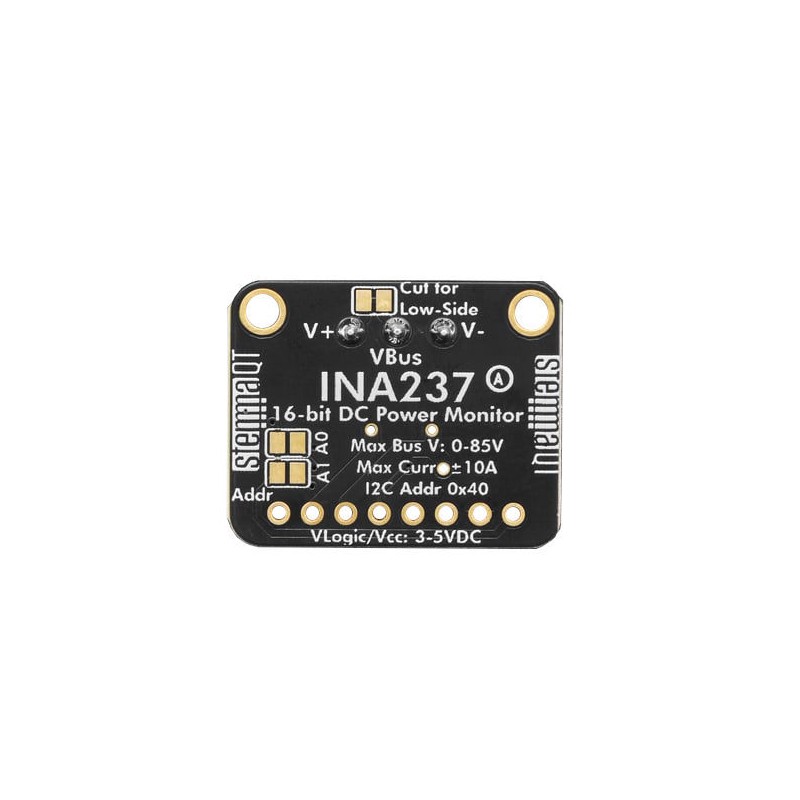

Монітор живлення STEMMA QT INA237 - модуль моніторингу живлення INA237

опис

Adafruit INA237 — це прецизійний 16-бітний монітор струму, напруги та потужності, заснований на мікросхемі Texas Instruments INA237. Він точно вимірює струм до 10 А з роздільною здатністю 0,15 мА або (у режимі низького струму до 2,75 А) 42 мкВ, а також напругу до 85 В постійного струму, що зчитується через інтерфейс I2C. Ідеально підходить для моніторингу потужності у високовольтних системах, таких як електромобілі, акумуляторні системи та промислове застосування.

Оснащений роз'ємами STEMMA QT / Qwiic, він забезпечує швидке підключення до мікроконтролерів та плат, таких як Arduino, ESP32 або Raspberry Pi.

УВАГА!

Датчик не підходить для вимірювань змінного струму.

Властивості

• Діапазон напруги: до 85 В постійного струму (не підходить для вимірювань змінного струму)
• Максимальний струм: 10 А (роздільна здатність ~0,15 мА) або 2,75 А (роздільна здатність ~42 мкА)
• Роздільна здатність: 16 біт через точний сигма-дельта АЦП
• Вимірювання: напруга, струм, потужність
• Інтерфейс I2C (налаштовувана адреса)
• З'єднувачі STEMMA QT / Qwiic
• Сумісний з логікою 3,3 В та 5 В
• Вбудований вимірювальний резистор 0,015 Ом
• Похибка посилення: 0,3%
• Максимальна похибка зміщення: ±50 мкВ
• Розміри: 25,3 x 20,3 x 10,7 мм
