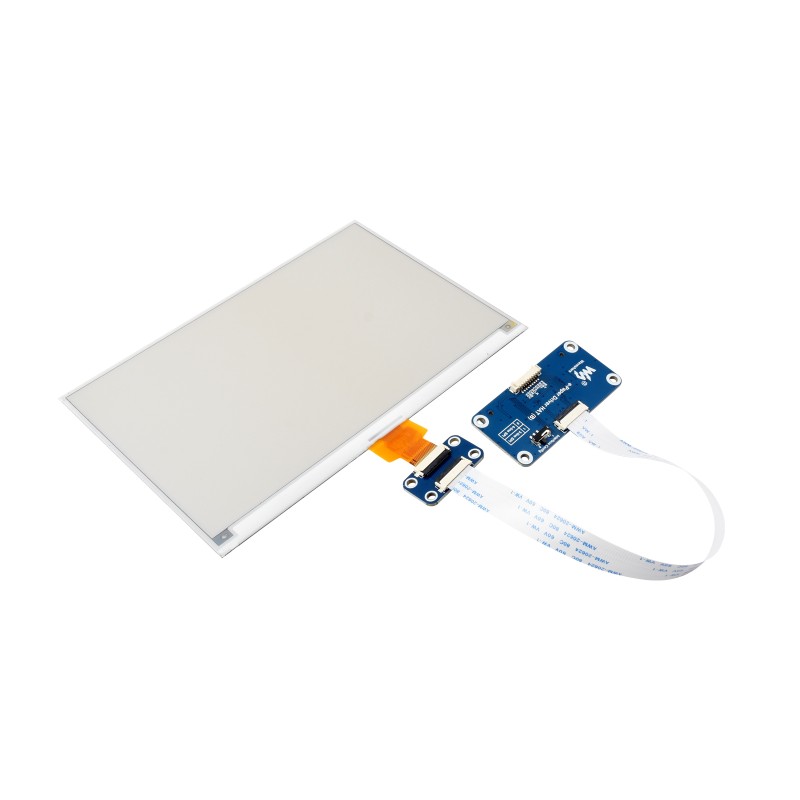

7,5-дюймовий дисплей для електронного паперу HAT (H) 800×480, 4 кольори, SPI, з платою керування E-Ink - Waveshare 31123

опис

7,5-дюймовий дисплей електронного паперу з роздільною здатністю 800x480 пікселів та чотириколірною палітрою (червоний, жовтий, чорний, білий), що використовує технологію мікрокапсульного електрофорезу. Він забезпечує ефект паперу, широкі кути огляду та не потребує підсвічування. Вміст дисплея відображається без живлення, а енергія споживається лише під час оновлення.

Плата e-Paper Driver HAT забезпечує зв'язок через інтерфейс SPI, включає перетворювач логічних рівнів 3,3 В та 5 В, а також 40-контактний роз'єм GPIO, сумісний з Raspberry Pi. Рішення також підтримує інші платформи, такі як Jetson Nano, STM32 та Arduino. Дисплей можна використовувати для вивісок на полицях, цінників та етикеток на обладнанні, вивісок для конференцій та інформаційних систем.

Властивості

• Діагональ дисплея: 7,5 дюйма
• Роздільна здатність: 800 × 480 пікселів
• Колірна палітра: червоний, жовтий, чорний, білий
• Технологія: електронний папір, мікрокапсульний електрофорез
• Інтерфейс: SPI (3- та 4-провідний)
• Кут огляду: >170°
• Відтінки сірого: 2
• Джерело живлення: 3,3 В (модуль), 3,3 В/5 В (плата керування)
• Споживання енергії під час оновлення: <80 мВт
• Струм у режимі очікування: <0,01 мкА
• Час повного оновлення: 22 сек
• Час часткового оновлення: приблизно 0,3 с
• Розміри модуля електронного паперу: 170,20 × 111,20 × 1,20 мм
• Розміри плати керування: 65,00 × 30,50 мм
• Активна площа: 163,20 × 97,92 мм
• Сумісність з Raspberry Pi, Jetson Nano, STM32, Arduino
• 40-контактний роз'єм GPIO (Raspberry Pi)
• Кабель MX1.25 9PIN у комплекті

В комплекті

• 7,5-дюймовий капелюх електронного паперу (H) x1
• Монтажні гвинти x1
• Кабель MX1.25 9PIN x1
