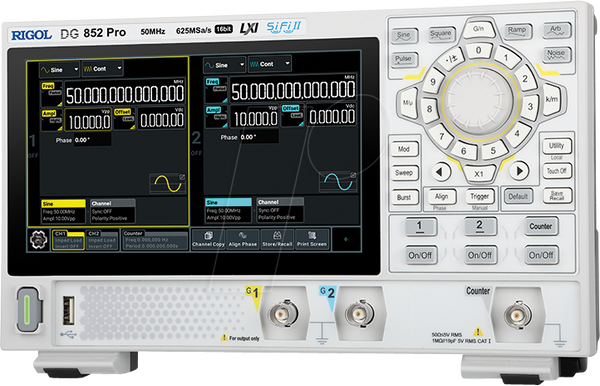

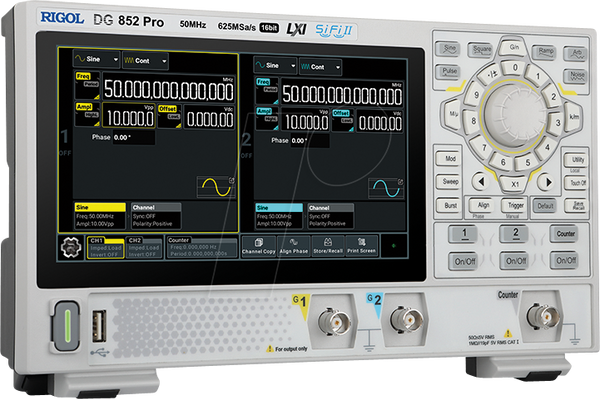

Генератор функций, Арбитр, 50 МГц, 2-канальный

Генератор функцій/довільних сигналів серії DG800 Pro забезпечує частоту дискретизації до 625 Мвиб/с та глибину пам'яті 2 Мпікс/канал (стандартно). Це економічно ефективний генератор функцій/довільних сигналів, який поєднує в собі кілька функцій, включаючи генератор функцій, генератор довільних сигналів, генератор шуму, генератор імпульсів, генератор гармонік, аналогово-цифровий модулятор та лічильник.

Сценарії застосування
Завдяки компактному розміру, ця серія є дуже портативною для використання в різних робочих середовищах, як на робочому місці, так і в класі чи в польових умовах.

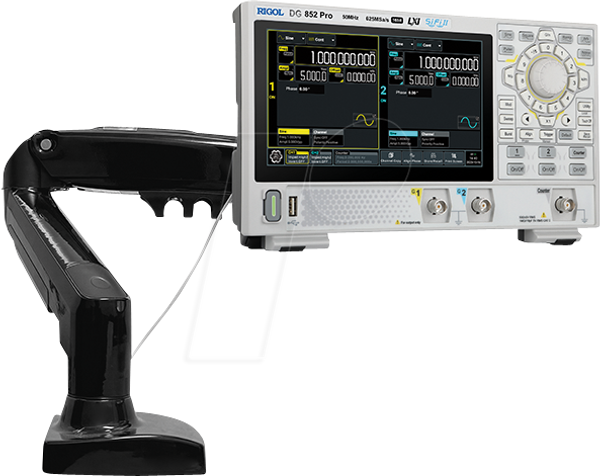

Отвори для гвинтів кріплення на задній панелі (VESA 1QQx1Q0) дозволяють закріпити прилад на сумісному кронштейні, заощаджуючи цінний простір на вашому столі.

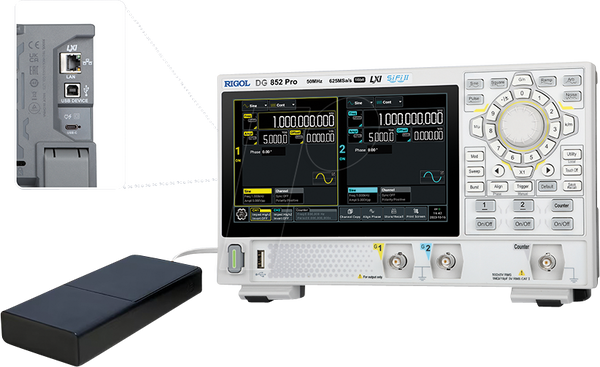

Він може живитися від мобільного джерела живлення через інтерфейс живлення Type-C, що задовольняє ваші вимоги до тестування в польових умовах.

Особливості продукту
Висока вартість
Він забезпечує 16-бітну вертикальну роздільну здатність, частоту дискретизації до 625 Мвиб/с та вихідну частоту 50 МГц. Час наростання становить лише 3 нс. Це економічно ефективний вибір серед генераторів сигналів початкового рівня.
Частотомір
Він забезпечує стандартний 7-розрядний лічильник з максимальною частотою 500 МГц. Оснащений незалежним вхідним роз'ємом для вимірювань лічильника, він забезпечує спрощений і точніший спосіб вимірювання частот.
Різні типи модуляції
Він підтримує різні типи аналогової та цифрової модуляції, включаючи AM, FM, PM, ASK, FSK, PSK та PWM.
Для різних тестових сценаріїв доступні як внутрішні, так і зовнішні джерела модуляції.
Кілька вбудованих форм хвиль
Він має кілька вбудованих форм сигналів, що охоплюють часто використовувані сигнали в інженерії, медичній електроніці, математиці та інших галузях.
Стандартний режим послідовності
Підтримує послідовність, що є комбінацією кількох форм хвиль (від 1 до 64). Загальна довжина становить до 2 Мбіт/с/канал (8 Мбіт/с/канал опціонально).
Кілька варіантів підключення
Він забезпечує різні інтерфейси, включаючи USB-хост, USB-пристрій та LAN (пристрій LXI Core 2011).
Крім того, це дозволяє керувати приладом дистанційно через веб-керування.

Особливості
Макс. частота дискретизації: 625 Мвиб/с
Макс. вихідна частота: 50 МГц
16-бітна вертикальна роздільна здатність
Функція редагування довільної форми сигналу з максимальною довжиною довільної форми сигналу 2 Мбіт/с/канал (8 Мбіт/с/канал опціонально)
Вбудований генератор гармонік вищого порядку (макс. 20-го порядку)
Незалежний канал вимірювання частоти сигналу з максимальною частотою 500 МГц
Інтерфейси USB та LAN для віддаленого підключення
Інтерфейс живлення Type-C для живлення приладу від мобільного джерела живлення, що відповідає вимогам випробувань у польових умовах
Стандартна функція веб-контролю для легшої віддаленої співпраці

Технічні характеристики
Макс. частота: 50 МГц
Кількість каналів: 2
Частота дискретизації: 625 Мвиб/с
Вертикальна роздільна здатність: 16 біт
Глибина пам'яті сигналів: 2 Мбіт/с/канал (стандартно), 8 Мбіт/с/канал (опціонально)

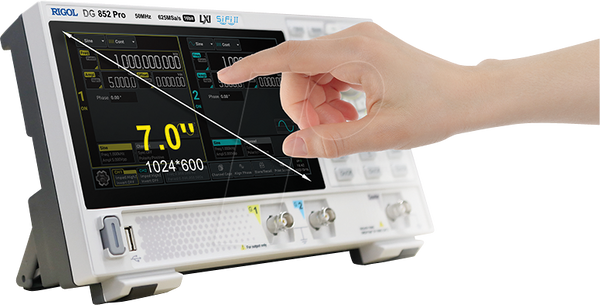

Дисплей: 7-дюймовий сенсорний екран, роздільна здатність 1024 x 600
Час стабілізації: щонайменше 20 хвилин розігріву
Інтерфейс живлення: інтерфейс USB Type-C
Вхідна напруга: USB PD 15 В, 3 А
Споживання: 45 Вт (макс.)

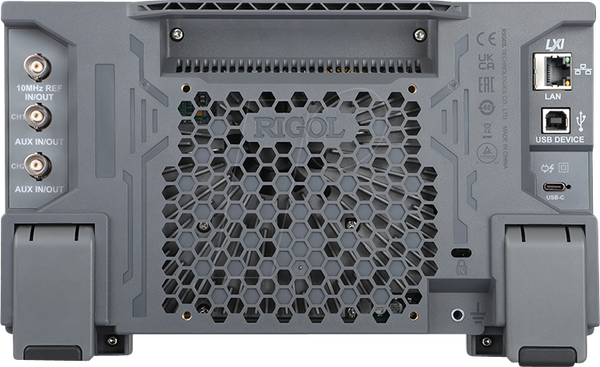

LAN: 1 на задній панелі, порт 10/100 BASE-T, підтримка LXI-C
Веб-керування: Підтримка веб-керування (введіть IP-адресу приладу у веб-браузер для відображення інтерфейсу роботи)
USB-хост: 1 на передній панелі
USB-пристрій: 1 на задній панелі, з підтримкою TMC
Розміри: 266 мм (Ш) x 165 мм (В) x 80 мм (Г)
Вага: 1,78 кг
