Виробнича лінія 24 В

Переваги:

• Виробнича лінія з поворотним індексним столом, захопленням-роботом, двома обробними станціями та станцією палетування
• Ідеальна навчальна, симуляційна та демонстраційна модель для професійного навчання та подальшої освіти
• Повністю зібрана навчальна модель на 24 В, встановлена на міцній дерев'яній дошці
• Включає комплексний курс з ПЛК
• УВАГА: Контролер ПЛК на 24 В абсолютно необхідний для роботи

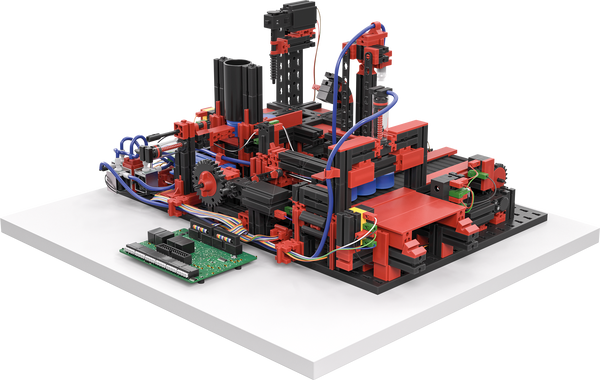

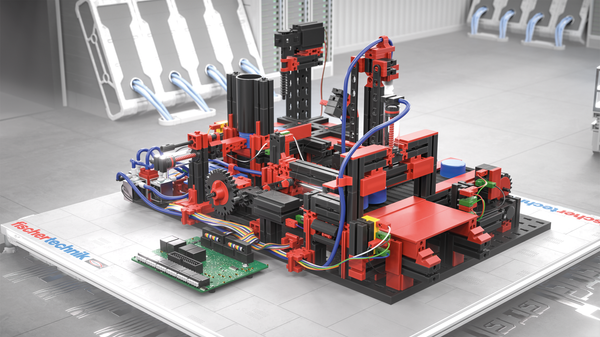

Виробнича лінія fischertechnik 24V імітує серію взаємопов'язаних виробничих етапів. Спочатку заготовки завантажуються з магазину на поворотний індексний стіл з чотирма станціями за допомогою пневматичного штовхача. Поворотний індексний стіл крок за кроком транспортує заготовки до станції свердління та зварювання, де вони обробляються. На останній станції поворотного індексного столу вакуумний присосок забирає оброблені заготовки та розміщує їх на конвеєрній стрічкі. Це транспортує заготовки до блоку палетування, де збираються 3 заготовки, які потім проштовхуються на піддон.

Виробнича лінія 24 В включає комплексний курс з ПЛК, який використовує фізичну модель для створення тривалого навчального досвіду з програмування ПЛК. Після закінчення курсу учень зможе самостійно підключити виробничу лінію 24 В та запрограмувати її у вигляді функціональних блок-схем або структурованого тексту. У безпечному, але реальному для промисловості середовищі учень накопичує знання, які можна використовувати для програмування та введення в експлуатацію реальних машин. Дидактична концепція охоплює всі важливі кроки: від підключення за допомогою принципової схеми та створення блок-схеми до програмування (FBD або SCL) та введення моделі в експлуатацію. Завдяки орієнтованому на дії підходу цієї навчальної моделі учасники розвивають не лише глибоке розуміння програмування ПЛК, але й здатність самостійно опановувати складні завдання керування. Модель сприяє практичному навчанню, творчості та навичкам вирішення проблем, оптимально готуючи учасників до вимог промислової практики.

Система управління:

• Модель 24 В, підготовлена для керування за допомогою ПЛК
• Вимоги до ПЛК: 8 цифрових входів та 10 цифрових виходів 24 В
• Курс програмування ПЛК, розроблений для структурованого тексту та функціональних схем

Обсяг поставки

• Конвеєрна стрічка
• 5-кратний міні-мотор
• 5 кнопок
• 5 світлодіодних бар'єрів
• 4-кратний фототранзистор
• 3x електромагнітний клапан
• 4x пневматичний циліндр
• Компресор
