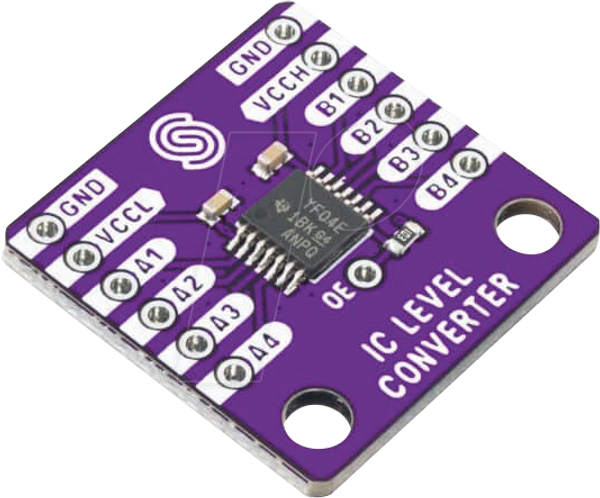

Платы разработчика - преобразователь логических уровней TTL, 4 канала, TXS010

Модуль перетворення рівнів сигналів дозволяє перетворювати логічні рівні між двома сигналами з різною напругою. Він особливо корисний для зв'язку між пристроями з різною робочою напругою, наприклад, 5 В та 3,3 В, щоб запобігти пошкодженню, спричиненому прямим підключенням.

• сумісний з Arduino та подібними платами
• підходить для зв'язку I2C
• висока швидкість передачі
• захищає пристрої з низькою напругою
• легке встановлення за допомогою розетки

Модуль перетворення рівнів сигналу використовує спеціальну інтегральну схему для адаптації рівнів сигналів для зв'язку I2C. Це необхідно для забезпечення надійної передачі даних між пристроями, що працюють на різній напрузі. Зазвичай один пристрій працює на 5 В, а інший - на 3,3 В. Без модуля пряме підключення може пошкодити пристрій з нижчою напругою. Модуль забезпечує двонаправлений зв'язок і захищає чутливу електроніку.

Модуль легко встановити, оскільки він має роз'єми типу "мама", що забезпечують швидке та безпечне підключення. Він сумісний з Arduino (або сумісною платою, такою як Dasduino) та підтримує високу швидкість передачі даних, що робить його ідеальним для вимогливих застосувань.

Технічні характеристики

Макс. напруга: 30 В

• Кількість каналів: 4

• Протокол зв'язку: I²C

• Розміри: 22 x 22 мм

Модуль перетворення рівня сигналу є важливим компонентом для безпечного та ефективного зв'язку між пристроями з різною робочою напругою. Він забезпечує захист чутливої електроніки, підтримує високу швидкість передачі та простий в установці. Він особливо корисний для застосувань, що використовують протокол зв'язку I2C, і сумісний з Arduino та подібними платами.

Зовнішні посилання
https://github.com/SolderedElectronics/Logic-level-converter-I2C-TXS0104-breakout-hardware-design
