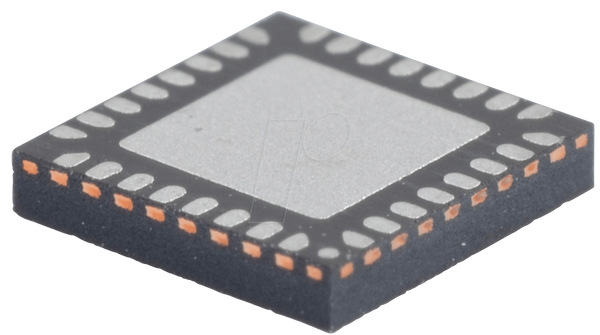

Микроконтроллер MSP430, 16-битный, 1,8 В, 16 КБ, 16 МГц, VQFN-32

MSP430I2020TRHBT

Опис
Мікроконтролери (MCU) Texas Instruments MSP430i204x, MSP430I203x та MSP430I202x є частиною портфоліо MSP430™ для метрології та моніторингу. Архітектура та інтегрована периферія в поєднанні з п'ятьма розширеними режимами низького енергоспоживання оптимізовані для досягнення тривалого терміну служби батареї в портативних та батарейних вимірювальних застосуваннях. Пристрої оснащені потужним 16-бітним RISC-процесором, 16-бітними регістрами та генераторами констант, що сприяють максимальній ефективності коду. Цифрово керований генератор (DCO) дозволяє пристроям переходити з режимів низького енергоспоживання в активний режим менш ніж за 5 мкс.

Мікроконтролери MSP430I202x містять два високопродуктивних 24-бітних сигма-дельта АЦП, два модулі eUSCI (один модуль eUSCI_A та один модуль eUSCI_B), два 16-бітні таймери, апаратний помножувач та до 16 контактів вводу/виводу.

Типові застосування цих пристроїв включають вимірювання енергії, аналогові та цифрові сенсорні системи, світлодіодне освітлення, цифрові джерела живлення, керування двигунами, пульти дистанційного керування, термостати, цифрові таймери та портативні вимірювачі.

Особливості
- Діапазон напруги живлення: від 2,2 В до 3,6 В
- Високопродуктивний аналоговий
- MSP430i204x: Чотири 24-бітні сигма-дельта аналого-цифрові перетворювачі (АЦП) з диференціальними PGA-входами
- MSP430I203x: Три 24-бітні сигма-дельта аналого-цифрові перетворювачі (АЦП) з диференціальними PGA-входами
- MSP430I202x: Два 24-бітних сигма-дельта аналого-цифрових перетворювачі (АЦП) з диференціальними PGA-входами
- Надзвичайно низьке енергоспоживання
- Активний режим (AM):
- Усі системні годинники активні
275 мкА/МГц при 16,384 МГц, 3,0 В, виконання програми флеш-пам'яті (типове значення)
- Режим очікування (LPM3):
- Активний сторожовий таймер, повне збереження оперативної пам'яті
210 мкА при 3,0 В (типово)
- Вимкнений режим (LPM4):
Повне збереження оперативної пам'яті
70 мкА при 3,0 В (типово)
- Режим вимкнення (LPM4.5):
75 нА при 3,0 В (типово)
- Інтелектуальні цифрові периферійні пристрої
- Два 16-бітних таймери з трьома регістрами захоплення/порівняння кожен
- Апаратний множник підтримує 16-бітні операції
- Розширені універсальні послідовні інтерфейси зв'язку (eUSCI)
- eUSCI_A0
Покращений UART з автоматичним визначенням швидкості передачі даних
ІЧ-кодер та декодер
Синхронний SPI
- eUSCI_B0
Синхронний SPI
I2C
- Гнучка система управління живленням
- Інтегрований LDO зі регульованою напругою живлення ядра 1,8 В
- Монітор напруги живлення з програмованим визначенням рівня
- Детектор падіння напруги
- Вбудований опорний елемент напруги
- Датчик температури
- Система годинника
- Внутрішній цифровий керований генератор (DCO) 16,384 МГц
- Робота DCO з внутрішнім або зовнішнім резистором
- Зовнішнє джерело цифрового годинника
- Інструменти та програмне забезпечення для розробки (див. також Інструменти та програмне забезпечення)
- Модуль оцінки EVM430-I2040S (EVM) для вимірювання
- 100-контактна плата розробки цільових елементів MSP-TS430RHB32A
- Приклади коду MSP430Ware™
- Вихід з режиму очікування за 1 мкс
- 16-бітна RISC-архітектура, системний такт до 16,384 МГц
- Серійне програмування на борту, зовнішня напруга для програмування не потрібна
