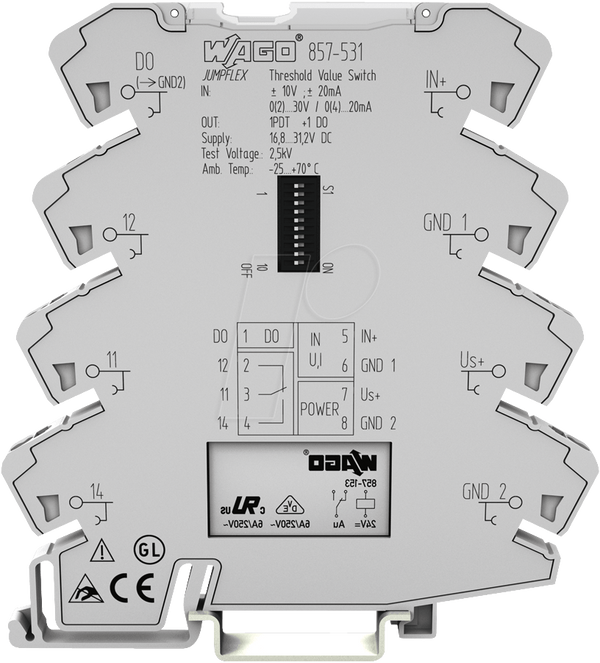

Переключатель предельных значений, аналоговый ВКЛ и чейнджер ВЫКЛ
18 221 ₴
Показать оптовые цены- Под заказ
- Оптом и в розницу
- Код: 2847681973
Отправка с 14 сентября 2026
Вимірювальний перетворювач JUMPFLEX®
Кінцевий вимикач з аналоговим входом і релейним виходом перемикача
Короткий опис:
Перемикач граничних значень для аналогових сигналів використовується для моніторингу аналогових стандартних сигналів і повідомлення про стан сигналу, який перевищує встановлений поріг. Пристрій має аналоговий вхід і реле-перемикач на виході. Напруга живлення пристрою становить 24 В постійного струму (номінальна напруга). Також реалізовано цифровий вихід (DO) для сигналізації інших станів, таких як перевищення або недотримання діапазону. Перемикач граничних значень налаштовується за допомогою DIP-перемикачів; також пропонується функція "навчання" за допомогою повзункових перемикачів. Пристрій також можна конфігурувати за допомогою конфігураційного програмного забезпечення FDT/DTM.
Розміри (мм) Ш х В х Г: 6 х 96 х 94 (висота від верхнього краю монтажної рейки)
Технологія з'єднання: CAGE CLAMP®S
Перерізи однопровідних проводів: 0,08 мм² ... 2,5 мм²/AWG 28 ... 12
Перерізи дрібнодротяних дротів: 0,34 мм² ... 2,5 мм²/AWG 22 ... 12
Довжина зняття ізоляції 9 ... 10 мм/0,37 дюйма
Конфігурація: DIP-перемикач, навчання, конфігураційне програмне забезпечення
Вхідний сигнал: -10...+10 В, -20...+20 мА, 0...+30 В
Максимальний вхідний сигнал: (31,2 В (UIN) 100 мА (IIN)
Вхідний опір: 200 Ом (I-вхід) > 100 кОм (U-вхід)
- Вихід - реле:
Контактний перемикач типу 1
Макс. комутаційна напруга: AC 250 В
Макс. безперервний струм (з доданими клемами): макс. 6 А (до 60°C),
3 А (60°C ... 70°C)
Макс. комутаційна потужність (омічна): AC 1250 VA
Поріг спрацьовування 1 або 2 (регулюється)
Налаштовується затримка на вхід/вихід: 10 с (на один DIP-перемикач)
- Вихід - цифровий
Макс. напруга перемикання прикладена напруга живлення
Заземлення GND 2
Макс. безперервний струм: 500 мА (до 60°C) 100 мА (60°C ... 70°C)
Діапазон напруги живлення: 16.8 V ... 31.2 V
Випробувальна напруга: (вхід/вихід/живлення) 2,5 кВ змінного струму, 50 Гц, 1 хв.
Температура навколишнього середовища: -25°C ... +70°C
Температура зберігання: -40°C ... +85°C
| Генерал | |
| Тип | Перемикач граничних значень |
| Дизайн | Перемикаючий контакт |
| Модель | Перетворювач |
| Технологія | JUMPFLEX |
| Збірка | 8 точок затиску/8 потенціалів |
| Тип кабелю | AWG 28-14, 22-14 |
| Вхідні дані | Аналоговий: від -10 до +10 В, від -20 до +20 мА, від 0 до +30 В |
| Вихідні дані | Перемикаючий контакт/реле |
| Затвердження | EN 61140 |
| Колір | Світло-сірий. |
| Електричні показники | |
| Напруга | 24 В постійного струму |
| Випробувальна напруга | 2,5 кВ змінного струму V |
| Робоча напруга | 16,8 - 31,2 |
| Реалізація | |
| Монтаж | ТС 35 |
| Перетин кабелю | 0,08 - 2,5 мм² |
| Заходи | |
| Ширина | 6 мм |
| Висота | 96 мм |
| Глибина | 94 мм |
| Інтерфейси | |
| Підключення | Затискач для клітки S |
| Інше | |
| Максимальна температура. | -25 ... +70 |
| Технічні характеристики виробника | |
| Виробник | WAGO |
| Основные | |
|---|---|
| Производитель | Vago |
| Пользовательские характеристики | |
| EAN/GTIN | 4045454885229 |
| RoHS | соответствовать |
| Вес | 0,052 кг |
| Вход | Аналоговые: -10...+10 В, -20...+20 мА, 0...+30 В |
| Высота | 96 мм |
| выход | Переключающий контакт/реле |
| Глубина | 94 мм |
| Дизайн | Переключающий контакт |
| Идентификатор производителя | 857-531 |
| Испытательное напряжение | 2,5 кВ переменного тока V |
| Код ТН ВЭД | 90303320 |
| Мoдель | Преобразователь |
| Монтаж | TS 35 |
| Напряжение | DC 24 В |
| Рабочее напряжение | 16.8 - 31.2 |
| Сборка | 8 точек зажима/8 потенциалов |
| Сечение кабеля | 0,08 - 2,5 мм² |
| Соединение | Зажим сепаратора S |
| Температура макс. | -25 ... +70 |
| Технология | JUMPFLEX |
| Тип | Переключатель предельных значений |
| Тип кабеля | AWG 28-14, 22-14 |
| Утверждение | EN 61140 |
| Цвет | Светло-серый |
| Ширина | 6 мм |
- Цена: 18 221 ₴
